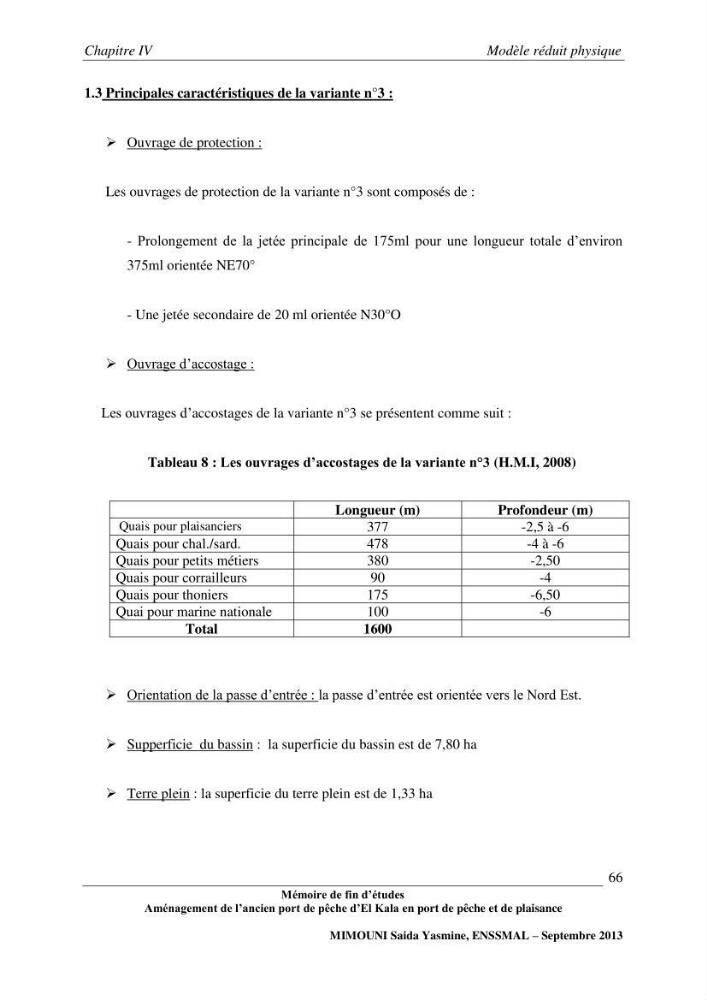

1.3 Principales caractéristiques de la variante n°3 :
 Ouvrage de protection :
Les ouvrages de protection de la variante n°3 sont composés de :
- Prolongement de la jetée principale de 175ml pour une longueur totale d’environ
375ml orientée NE70°
- Une jetée secondaire de 20 ml orientée N30°O
 Ouvrage d’accostage :
Les ouvrages d’accostages de la variante n°3 se présentent comme suit :
Tableau 8 : Les ouvrages d’accostages de la variante n°3 (H.M.I, 2008)
Longueur (m)
Profondeur (m)
Quais pour plaisanciers
377
-2,5 à -6
Quais pour chal./sard.
478
-4 à -6
Quais pour petits métiers
380
-2,50
Quais pour corrailleurs
90
-4
Quais pour thoniers
175
-6,50
Quai pour marine nationale
100
-6
Total
1600
 Orientation de la passe d’entrée : la passe d’entrée est orientée vers le Nord Est.
 Supperficie du bassin : la superficie du bassin est de 7,80 ha
 Terre plein : la superficie du terre plein est de 1,33 ha
