23
Mémoire de fin d’études
Aménagement de l’ancien port de pêche d’El Kala en port de pêche et de plaisance
MIMOUNI Saida Yasmine, ENSSMAL – Septembre 2013

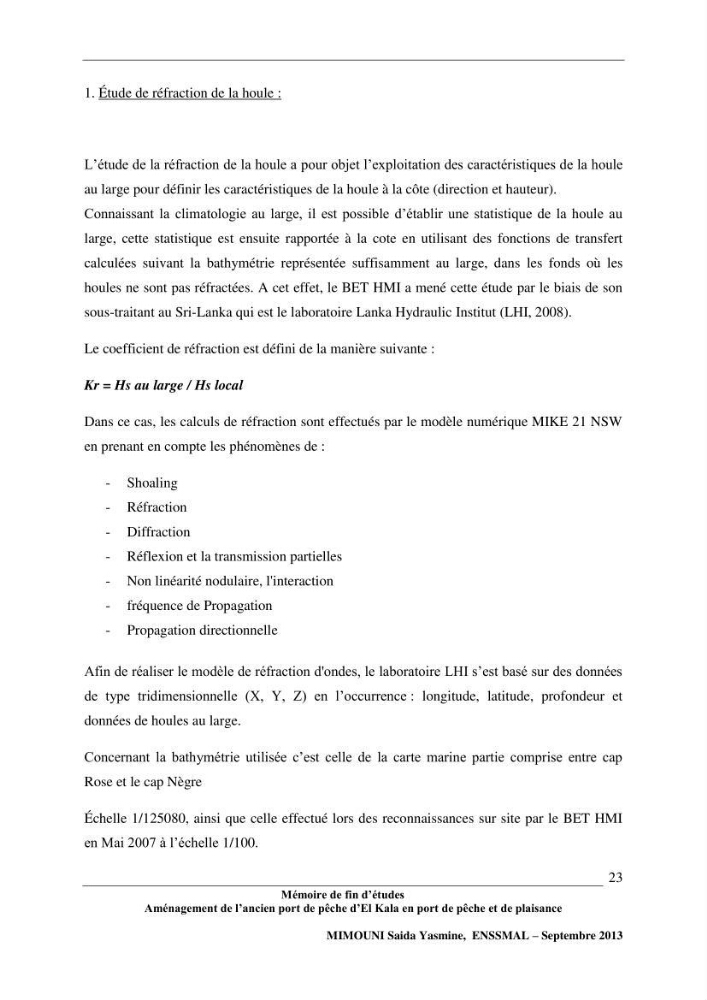

1. Étude de réfraction de la houle :
L’étude de la réfraction de la houle a pour objet l’exploitation des caractéristiques de la houle
au large pour définir les caractéristiques de la houle à la côte (direction et hauteur).
Connaissant la climatologie au large, il est possible d’établir une statistique de la houle au
large, cette statistique est ensuite rapportée à la cote en utilisant des fonctions de transfert
calculées suivant la bathymétrie représentée suffisamment au large, dans les fonds où les
houles ne sont pas réfractées. A cet effet, le BET HMI a mené cette étude par le biais de son
sous-traitant au Sri-Lanka qui est le laboratoire Lanka Hydraulic Institut (LHI, 2008).
Le coefficient de réfraction est défini de la manière suivante :
Kr = Hs au large / Hs local
Dans ce cas, les calculs de réfraction sont effectués par le modèle numérique MIKE 21 NSW
en prenant en compte les phénomènes de :
- Shoaling
- Réfraction
- Diffraction
- Réflexion et la transmission partielles
- Non linéarité nodulaire, l'interaction
- fréquence de Propagation
- Propagation directionnelle
Afin de réaliser le modèle de réfraction d'ondes, le laboratoire LHI s’est basé sur des données
de type tridimensionnelle (X, Y, Z) en l’occurrence : longitude, latitude, profondeur et
données de houles au large.
Concernant la bathymétrie utilisée c’est celle de la carte marine partie comprise entre cap
Rose et le cap Nègre
Échelle 1/125080, ainsi que celle effectué lors des reconnaissances sur site par le BET HMI
en Mai 2007 à l’échelle 1/100.
