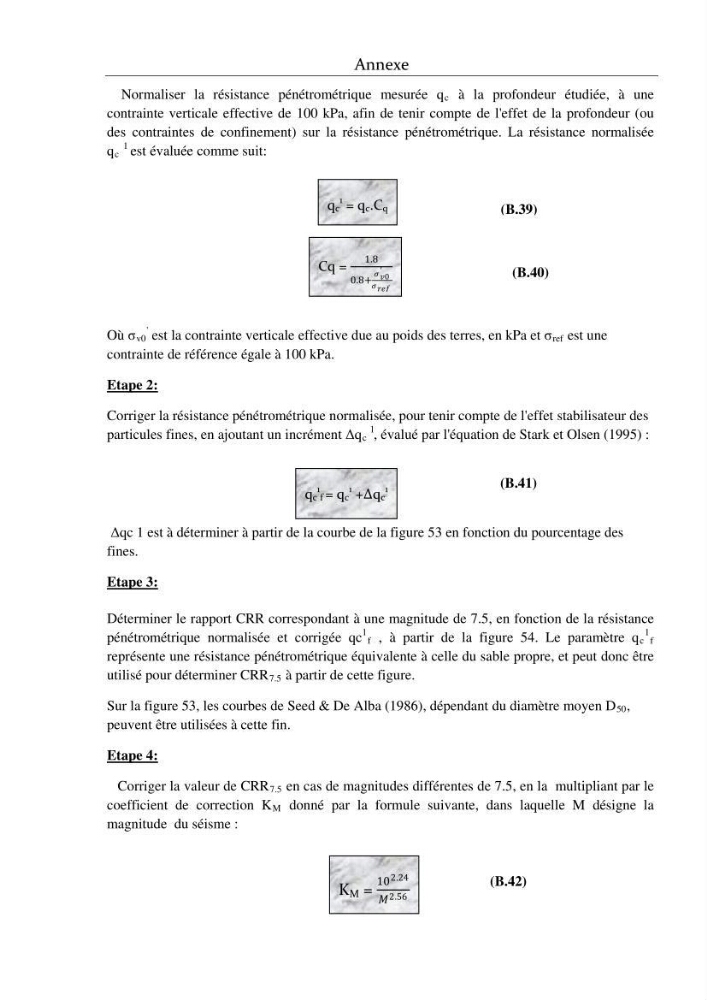

Annexe
Normaliser la résistance pénétrométrique mesurée q c à la profondeur étudiée, à une
contrainte verticale effective de 100 kPa, afin de tenir compte de l'effet de la profondeur (ou
des contraintes de confinement) sur la résistance pénétrométrique. La résistance normalisée
q c
1 est évaluée comme suit:
Où σ v0
' est la contrainte verticale effective due au poids des terres, en kPa et σ ref est une
contrainte de référence égale à 100 kPa.
Etape 2:
Corriger la résistance pénétrométrique normalisée, pour tenir compte de l'effet stabilisateur des
particules fines, en ajoutant un incrément Δq c
l , évalué par l'équation de Stark et Olsen (1995) :
Δqc 1 est à déterminer à partir de la courbe de la figure 53 en fonction du pourcentage des
fines.
Etape 3:
Déterminer le rapport CRR correspondant à une magnitude de 7.5, en fonction de la résistance
pénétrométrique normalisée et corrigée qc
1
f , à partir de la figure 54. Le paramètre q c
1
f
représente une résistance pénétrométrique équivalente à celle du sable propre, et peut donc être
utilisé pour déterminer CRR 7.5 à partir de cette figure.
Sur la figure 53, les courbes de Seed & De Alba (1986), dépendant du diamètre moyen D 50 ,
peuvent être utilisées à cette fin.
Etape 4:
Corriger la valeur de CRR 7.5 en cas de magnitudes différentes de 7.5, en la multipliant par le
coefficient de correction K M donné par la formule suivante, dans laquelle M désigne la
magnitude du séisme :
q c
1
= q c .C q
Cq =
1.8
0.8+
í µí¼í µí¼ í µí±£í µí±£0
′
í µí¼í µí¼ í µí±í µí±í µí±í µí±í µí±í µí±
q c
1 f = q c
1
+Δq c
1
K M =
10 2.24
í µí±í µí± 2.56
(B.39)
(B.40)
(B.42)
(B.41)
