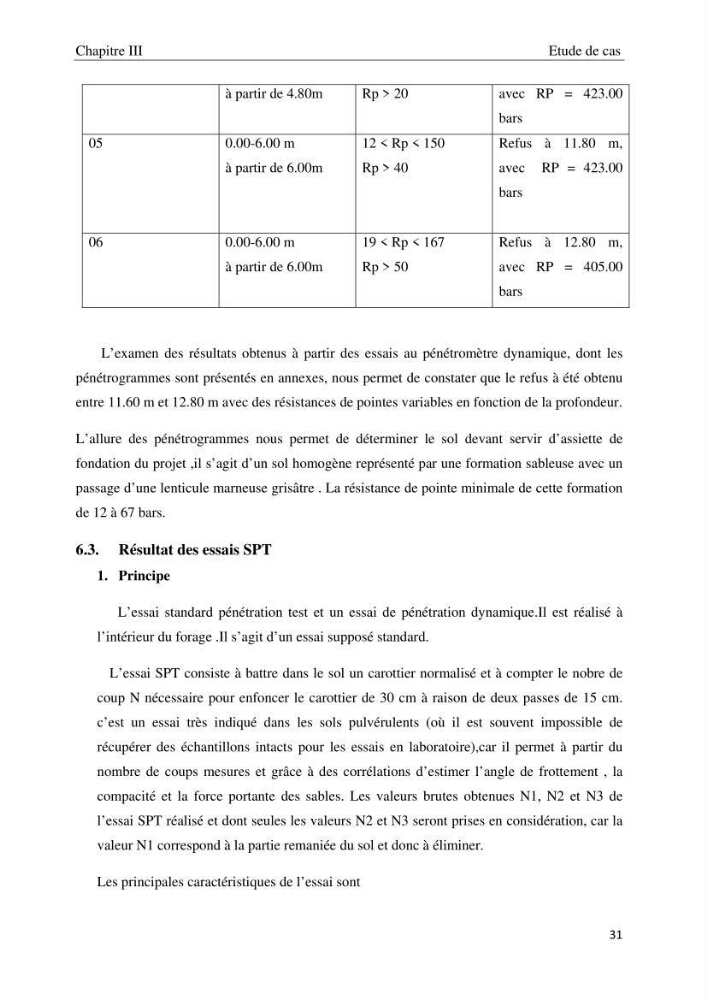

Chapitre III
Etude de cas
avec RP = 423.00
bars
Rp > 20
à partir de 4.80m
Refus à 11.80 m,
avec RP = 423.00
bars
12 < Rp < 150
Rp > 40
0.00-6.00 m
à partir de 6.00m
05
Refus à 12.80 m,
avec RP = 405.00
bars
19 < Rp < 167
Rp > 50
0.00-6.00 m
à partir de 6.00m
06
L’examen des résultats obtenus à partir des essais au pénétromètre dynamique, dont les
pénétrogrammes sont présentés en annexes, nous permet de constater que le refus à été obtenu
entre 11.60 m et 12.80 m avec des résistances de pointes variables en fonction de la profondeur.
L’allure des pénétrogrammes nous permet de déterminer le sol devant servir d’assiette de
fondation du projet ,il s’agit d’un sol homogène représenté par une formation sableuse avec un
passage d’une lenticule marneuse grisâtre . La résistance de pointe minimale de cette formation
de 12 à 67 bars.
6.3. Résultat des essais SPT
1. Principe
L’essai standard pénétration test et un essai de pénétration dynamique.Il est réalisé à
l’intérieur du forage .Il s’agit d’un essai supposé standard.
L’essai SPT consiste à battre dans le sol un carottier normalisé et à compter le nobre de
coup N nécessaire pour enfoncer le carottier de 30 cm à raison de deux passes de 15 cm.
c’est un essai très indiqué dans les sols pulvérulents (où il est souvent impossible de
récupérer des échantillons intacts pour les essais en laboratoire),car il permet à partir du
nombre de coups mesures et grâce à des corrélations d’estimer l’angle de frottement , la
compacité et la force portante des sables. Les valeurs brutes obtenues N1, N2 et N3 de
l’essai SPT réalisé et dont seules les valeurs N2 et N3 seront prises en considération, car la
valeur N1 correspond à la partie remaniée du sol et donc à éliminer.
Les principales caractéristiques de l’essai sont
31
