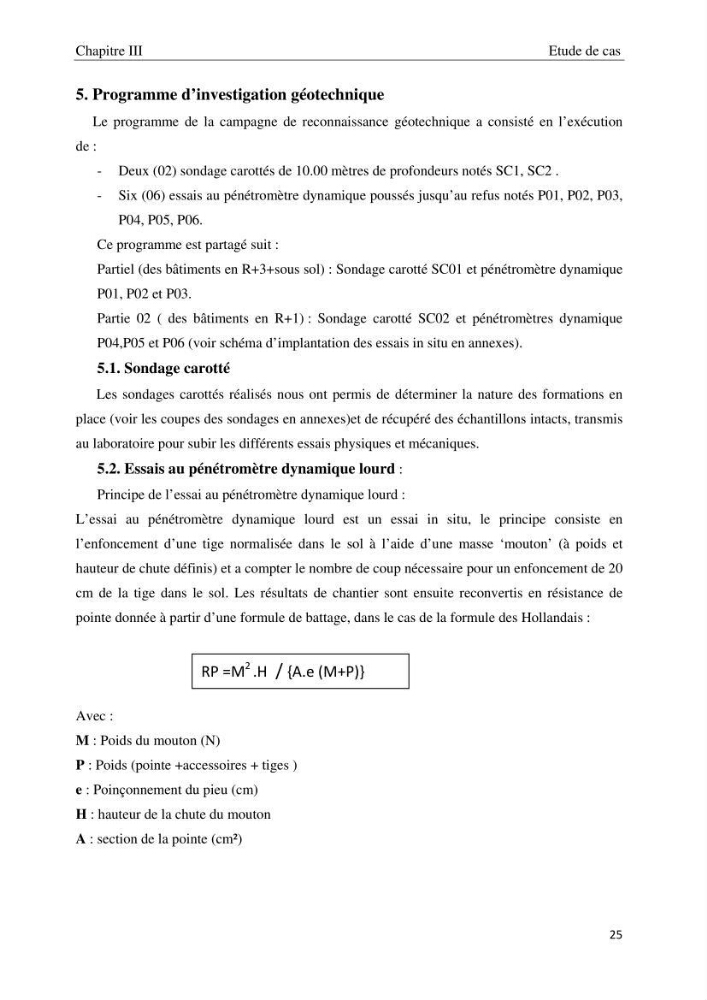

Chapitre III
Etude de cas
5. Programme d’investigation géotechnique
Le programme de la campagne de reconnaissance géotechnique a consisté en l’exécution
de :
- Deux (02) sondage carottés de 10.00 mètres de profondeurs notés SC1, SC2 .
- Six (06) essais au pénétromètre dynamique poussés jusqu’au refus notés P01, P02, P03,
P04, P05, P06.
Ce programme est partagé suit :
Partiel (des bâtiments en R+3+sous sol) : Sondage carotté SC01 et pénétromètre dynamique
P01, P02 et P03.
Partie 02 ( des bâtiments en R+1) : Sondage carotté SC02 et pénétromètres dynamique
P04,P05 et P06 (voir schéma d’implantation des essais in situ en annexes).
5.1. Sondage carotté
Les sondages carottés réalisés nous ont permis de déterminer la nature des formations en
place (voir les coupes des sondages en annexes)et de récupéré des échantillons intacts, transmis
au laboratoire pour subir les différents essais physiques et mécaniques.
5.2. Essais au pénétromètre dynamique lourd :
Principe de l’essai au pénétromètre dynamique lourd :
L’essai au pénétromètre dynamique lourd est un essai in situ, le principe consiste en
l’enfoncement d’une tige normalisée dans le sol à l’aide d’une masse ‘mouton’ (à poids et
hauteur de chute définis) et a compter le nombre de coup nécessaire pour un enfoncement de 20
cm de la tige dans le sol. Les résultats de chantier sont ensuite reconvertis en résistance de
pointe donnée à partir d’une formule de battage, dans le cas de la formule des Hollandais :
Avec :
M : Poids du mouton (N)
P : Poids (pointe +accessoires + tiges )
e : Poinçonnement du pieu (cm)
H : hauteur de la chute du mouton
A : section de la pointe (cm²)
RP =M
2
.H / {A.e (M+P)}
25
