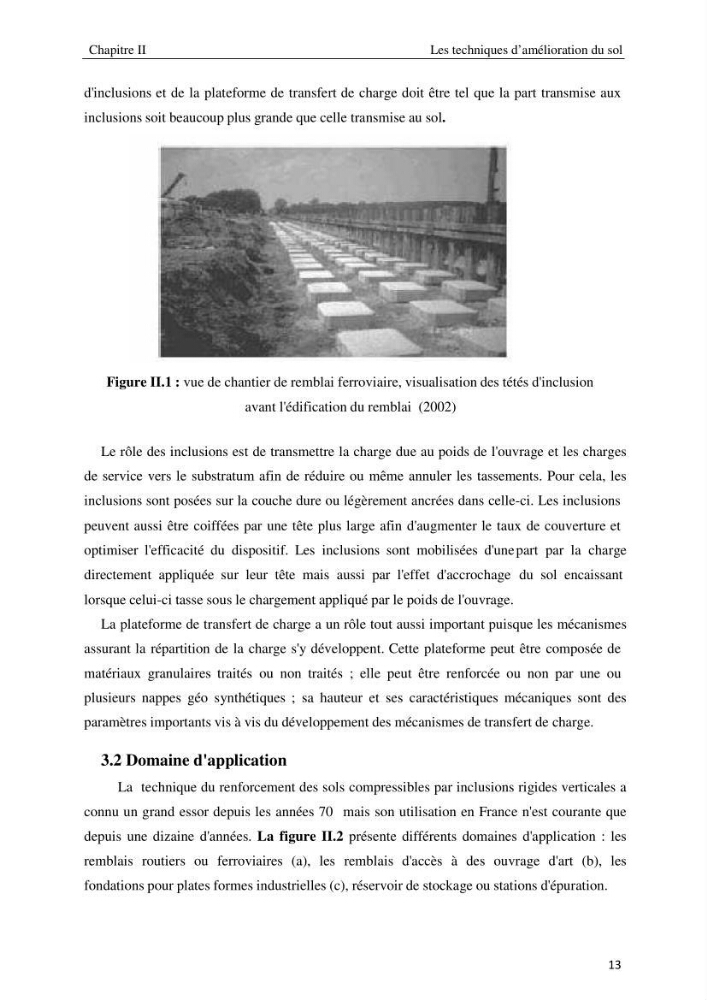

Chapitre II
Les techniques d’amélioration du sol
d'inclusions et de la plateforme de transfert de charge doit être tel que la part transmise aux
inclusions soit beaucoup plus grande que celle transmise au sol.
Figure II.1 : vue de chantier de remblai ferroviaire, visualisation des tétés d'inclusion
avant l'édification du remblai (2002)
Le rôle des inclusions est de transmettre la charge due au poids de l'ouvrage et les charges
de service vers le substratum afin de réduire ou même annuler les tassements. Pour cela, les
inclusions sont posées sur la couche dure ou légèrement ancrées dans celle-ci. Les inclusions
peuvent aussi être coiffées par une tête plus large afin d'augmenter le taux de couverture et
optimiser l'efficacité du dispositif. Les inclusions sont mobilisées d'une
directement appliquée sur leur tête mais aussi par l'effet d'accrochage
lorsque celui-ci tasse sous le chargement appliqué par le poids de l'ouvrage.
part par la charge
du sol encaissant
La plateforme de transfert de charge a un rôle tout aussi important puisque les mécanismes
assurant la répartition de la charge s'y développent. Cette plateforme peut être composée de
matériaux granulaires traités ou non traités ; elle peut être renforcée ou non par une ou
plusieurs nappes géo synthétiques ; sa hauteur et ses caractéristiques mécaniques sont des
paramètres importants vis à vis du développement des mécanismes de transfert de charge.
3.2 Domaine d'application
La technique du renforcement des sols compressibles par inclusions rigides verticales a
connu un grand essor depuis les années 70 mais son utilisation en France n'est courante que
depuis une dizaine d'années. La figure II.2 présente différents domaines d'application : les
remblais routiers ou ferroviaires (a), les remblais d'accès à des ouvrage d'art (b), les
fondations pour plates formes industrielles (c), réservoir de stockage ou stations d'épuration.
13
Les techniques d’amélioration du sol
d'inclusions et de la plateforme de transfert de charge doit être tel que la part transmise aux
inclusions soit beaucoup plus grande que celle transmise au sol.
Figure II.1 : vue de chantier de remblai ferroviaire, visualisation des tétés d'inclusion
avant l'édification du remblai (2002)
Le rôle des inclusions est de transmettre la charge due au poids de l'ouvrage et les charges
de service vers le substratum afin de réduire ou même annuler les tassements. Pour cela, les
inclusions sont posées sur la couche dure ou légèrement ancrées dans celle-ci. Les inclusions
peuvent aussi être coiffées par une tête plus large afin d'augmenter le taux de couverture et
optimiser l'efficacité du dispositif. Les inclusions sont mobilisées d'une
directement appliquée sur leur tête mais aussi par l'effet d'accrochage
lorsque celui-ci tasse sous le chargement appliqué par le poids de l'ouvrage.
part par la charge
du sol encaissant
La plateforme de transfert de charge a un rôle tout aussi important puisque les mécanismes
assurant la répartition de la charge s'y développent. Cette plateforme peut être composée de
matériaux granulaires traités ou non traités ; elle peut être renforcée ou non par une ou
plusieurs nappes géo synthétiques ; sa hauteur et ses caractéristiques mécaniques sont des
paramètres importants vis à vis du développement des mécanismes de transfert de charge.
3.2 Domaine d'application
La technique du renforcement des sols compressibles par inclusions rigides verticales a
connu un grand essor depuis les années 70 mais son utilisation en France n'est courante que
depuis une dizaine d'années. La figure II.2 présente différents domaines d'application : les
remblais routiers ou ferroviaires (a), les remblais d'accès à des ouvrage d'art (b), les
fondations pour plates formes industrielles (c), réservoir de stockage ou stations d'épuration.
13
