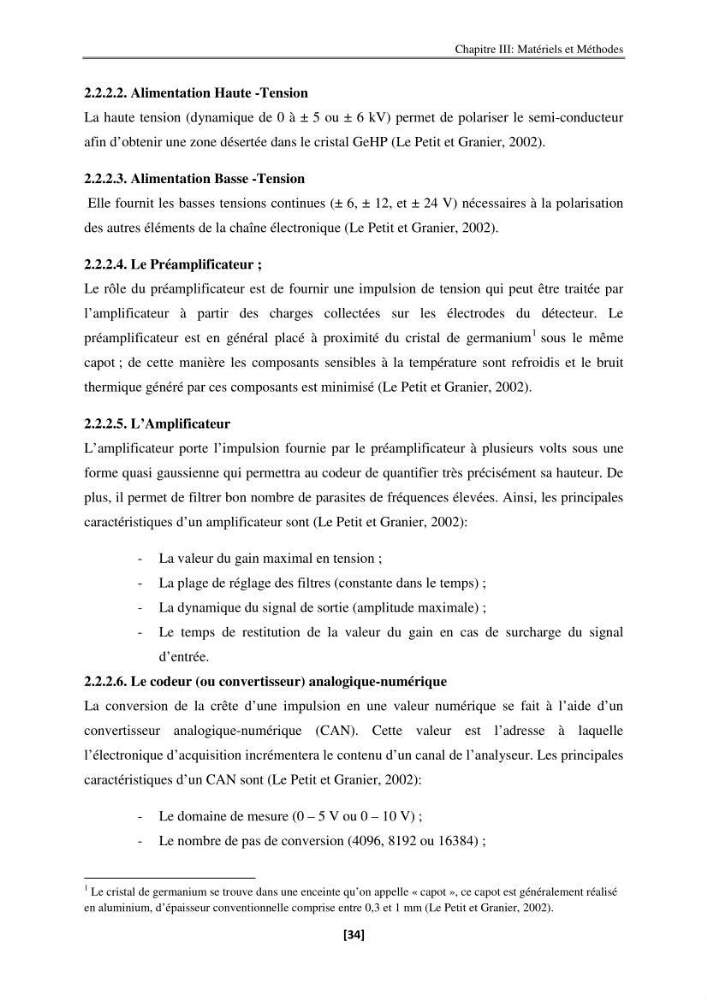

Chapitre III: Matériels et Méthodes
[34]
2.2.2.2. Alimentation Haute -Tension
La haute tension (dynamique de 0 à ± 5 ou ± 6 kV) permet de polariser le semi-conducteur
afin d’obtenir une zone désertée dans le cristal GeHP (Le Petit et Granier, 2002).
2.2.2.3. Alimentation Basse -Tension
Elle fournit les basses tensions continues (± 6, ± 12, et ± 24 V) nécessaires à la polarisation
des autres éléments de la chaîne électronique (Le Petit et Granier, 2002).
2.2.2.4. Le Préamplificateur ;
Le rôle du préamplificateur est de fournir une impulsion de tension qui peut être traitée par
l’amplificateur à partir des charges collectées sur les électrodes du détecteur. Le
préamplificateur est en général placé à proximité du cristal de germanium
1 sous le même
capot ; de cette manière les composants sensibles à la température sont refroidis et le bruit
thermique généré par ces composants est minimisé (Le Petit et Granier, 2002).
2.2.2.5. L’Amplificateur
L’amplificateur porte l’impulsion fournie par le préamplificateur à plusieurs volts sous une
forme quasi gaussienne qui permettra au codeur de quantifier très précisément sa hauteur. De
plus, il permet de filtrer bon nombre de parasites de fréquences élevées. Ainsi, les principales
caractéristiques d’un amplificateur sont (Le Petit et Granier, 2002):
- La valeur du gain maximal en tension ;
- La plage de réglage des filtres (constante dans le temps) ;
- La dynamique du signal de sortie (amplitude maximale) ;
- Le temps de restitution de la valeur du gain en cas de surcharge du signal
d’entrée.
2.2.2.6. Le codeur (ou convertisseur) analogique-numérique
La conversion de la crête d’une impulsion en une valeur numérique se fait à l’aide d’un
convertisseur analogique-numérique (CAN). Cette valeur est l’adresse à laquelle
l’électronique d’acquisition incrémentera le contenu d’un canal de l’analyseur. Les principales
caractéristiques d’un CAN sont (Le Petit et Granier, 2002):
- Le domaine de mesure (0 – 5 V ou 0 – 10 V) ;
- Le nombre de pas de conversion (4096, 8192 ou 16384) ;
1 Le cristal de germanium se trouve dans une enceinte qu’on appelle « capot », ce capot est généralement réalisé
en aluminium, d’épaisseur conventionnelle comprise entre 0,3 et 1 mm (Le Petit et Granier, 2002).
