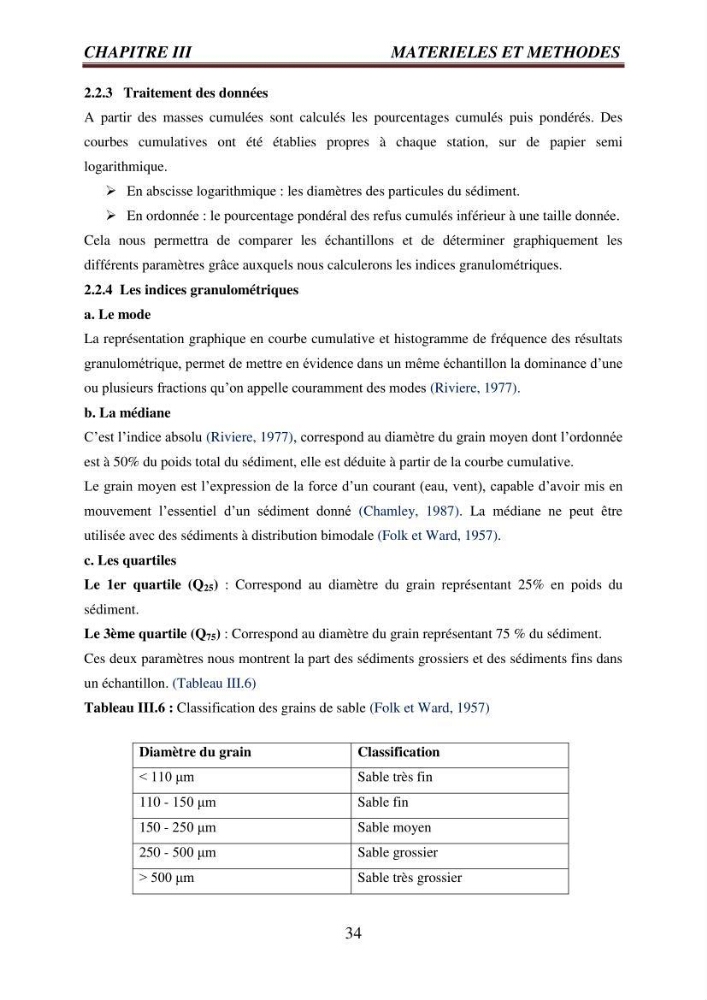

CHAPITRE III
MATERIELES ET METHODES
34
2.2.3 Traitement des données
A partir des masses cumulées sont calculés les pourcentages cumulés puis pondérés. Des
courbes cumulatives ont été établies propres à chaque station, sur de papier semi
logarithmique.
En abscisse logarithmique : les diamètres des particules du sédiment.
En ordonnée : le pourcentage pondéral des refus cumulés inférieur à une taille donnée.
Cela nous permettra de comparer les échantillons et de déterminer graphiquement les
différents paramètres grâce auxquels nous calculerons les indices granulométriques.
2.2.4 Les indices granulométriques
a. Le mode
La représentation graphique en courbe cumulative et histogramme de fréquence des résultats
granulométrique, permet de mettre en évidence dans un même échantillon la dominance d’une
ou plusieurs fractions qu’on appelle couramment des modes (Riviere, 1977).
b. La médiane
C’est l’indice absolu (Riviere, 1977), correspond au diamètre du grain moyen dont l’ordonnée
est à 50% du poids total du sédiment, elle est déduite à partir de la courbe cumulative.
Le grain moyen est l’expression de la force d’un courant (eau, vent), capable d’avoir mis en
mouvement l’essentiel d’un sédiment donné (Chamley, 1987). La médiane ne peut être
utilisée avec des sédiments à distribution bimodale (Folk et Ward, 1957).
c. Les quartiles
Le 1er quartile (Q 25 ) : Correspond au diamètre du grain représentant 25% en poids du
sédiment.
Le 3ème quartile (Q 75 ) : Correspond au diamètre du grain représentant 75 % du sédiment.
Ces deux paramètres nous montrent la part des sédiments grossiers et des sédiments fins dans
un échantillon. (Tableau III.6)
Tableau III.6 : Classification des grains de sable (Folk et Ward, 1957)
Diamètre du grain
Classification
< 110 μm
Sable très fin
110 - 150 μm
Sable fin
150 - 250 μm
Sable moyen
250 - 500 μm
Sable grossier
> 500 μm
Sable très grossier
