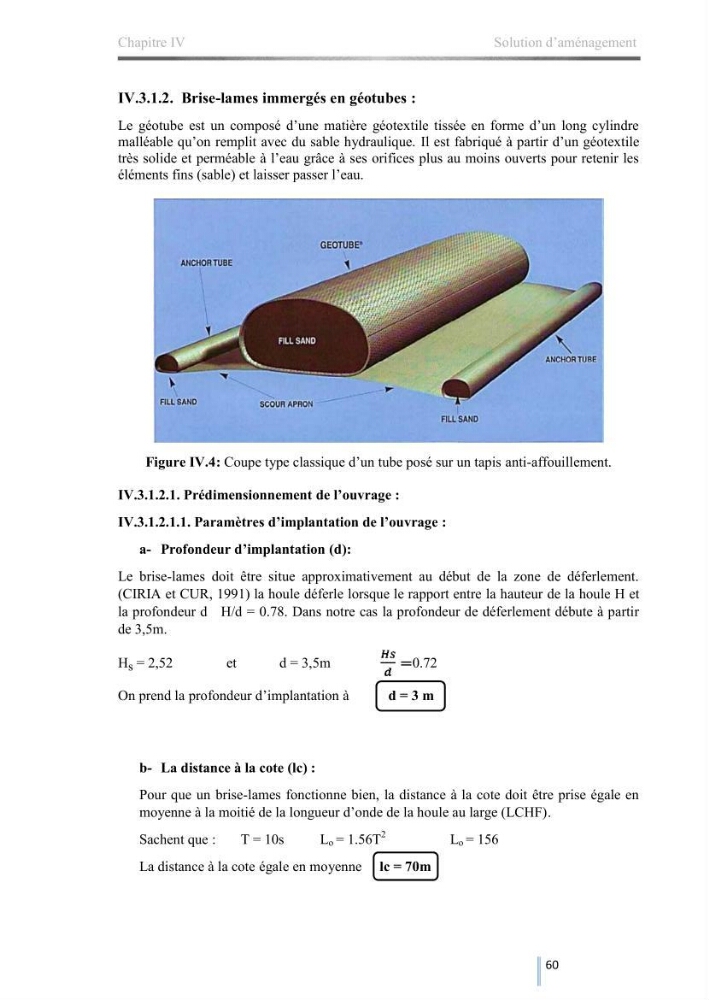

Chapitre IV
Solution d’aménagement
60
IV.3.1.2. Brise-lames immergés en géotubes :
Le géotube est un composé d’une matière géotextile tissée en forme d’un long cylindre
malléable qu’on remplit avec du sable hydraulique. Il est fabriqué à partir d’un géotextile
très solide et perméable à l’eau grâce à ses orifices plus au moins ouverts pour retenir les
éléments fins (sable) et laisser passer l’eau.
Figure IV.4: Coupe type classique d’un tube posé sur un tapis anti-affouillement.
IV.3.1.2.1. Prédimensionnement de l’ouvrage :
IV.3.1.2.1.1. Paramètres d’implantation de l’ouvrage :
a- Profondeur d’implantation (d):
Le brise-lames doit être situe approximativement au début de la zone de déferlement.
(CIRIA et CUR, 1991) la houle déferle lorsque le rapport entre la hauteur de la houle H et
la profondeur d H/d = 0.78. Dans notre cas la profondeur de déferlement débute à partir
de 3,5m.
H s = 2,52
et
d = 3,5m
=0.72
On prend la profondeur d’implantation à
d = 3 m
b- La distance à la cote (lc) :
Pour que un brise-lames fonctionne bien, la distance à la cote doit être prise égale en
moyenne à la moitié de la longueur d’onde de la houle au large (LCHF).
Sachent que :
T = 10s
L o = 1.56T
2
L o = 156
La distance à la cote égale en moyenne lc = 70m
