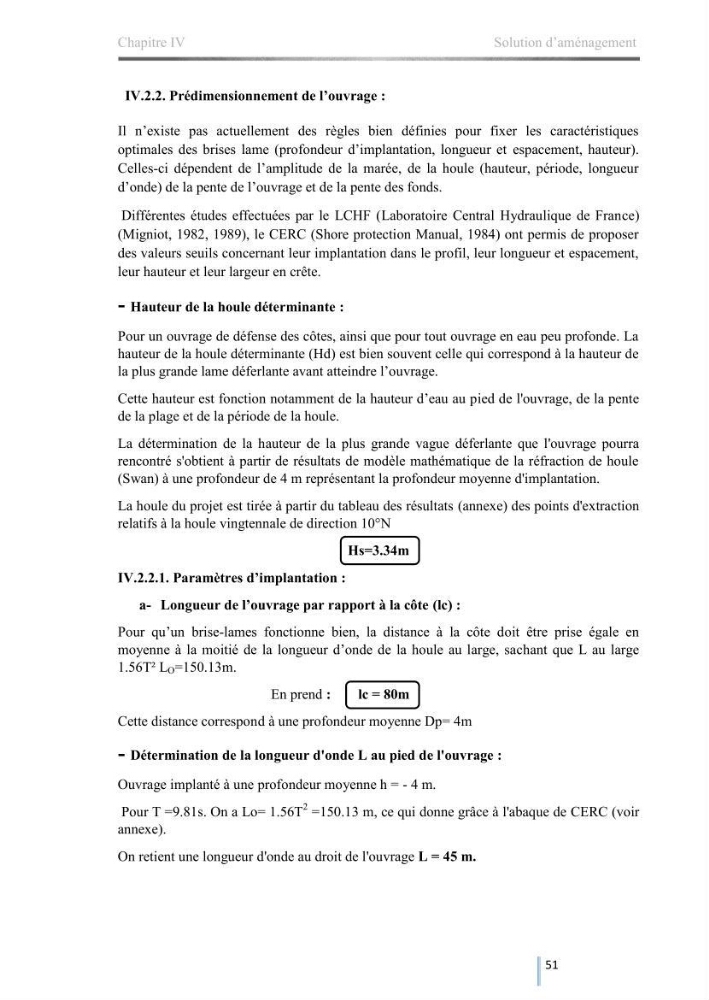

IV.2.2. Prédimensionnement de l’ouvrage :
Il n’existe pas actuellement des règles bien définies pour fixer les caractéristiques
optimales des brises lame (profondeur d’implantation, longueur et espacement, hauteur).
Celles-ci dépendent de l’amplitude de la marée, de la houle (hauteur, période, longueur
d’onde) de la pente de l’ouvrage et de la pente des fonds.
Différentes études effectuées par le LCHF (Laboratoire Central Hydraulique de France)
(Migniot, 1982, 1989), le CERC (Shore protection Manual, 1984) ont permis de proposer
des valeurs seuils concernant leur implantation dans le profil, leur longueur et espacement,
leur hauteur et leur largeur en crête.
- Hauteur de la houle déterminante :
Pour un ouvrage de défense des côtes, ainsi que pour tout ouvrage en eau peu profonde. La
hauteur de la houle déterminante (Hd) est bien souvent celle qui correspond à la hauteur de
la plus grande lame déferlante avant atteindre l’ouvrage.
Cette hauteur est fonction notamment de la hauteur d’eau au pied de l'ouvrage, de la pente
de la plage et de la période de la houle.
La détermination de la hauteur de la plus grande vague déferlante que l'ouvrage pourra
rencontré s'obtient à partir de résultats de modèle mathématique de la réfraction de houle
(Swan) à une profondeur de 4 m représentant la profondeur moyenne d'implantation.
La houle du projet est tirée à partir du tableau des résultats (annexe) des points d'extraction
relatifs à la houle vingtennale de direction 10°N
Hs=3.34m
IV.2.2.1. Paramètres d’implantation :
a- Longueur de l’ouvrage par rapport à la côte (lc) :
Pour qu’un brise-lames fonctionne bien, la distance à la côte doit être prise égale en
moyenne à la moitié de la longueur d’onde de la houle au large, sachant que L au large
1.56T² L O =150.13m.
En prend :
lc = 80m
Cette distance correspond à une profondeur moyenne Dp= 4m
- Détermination de la longueur d'onde L au pied de l'ouvrage :
Ouvrage implanté à une profondeur moyenne h = - 4 m.
Pour T =9.81s. On a Lo= 1.56T
2
=150.13 m, ce qui donne grâce à l'abaque de CERC (voir
annexe).
On retient une longueur d'onde au droit de l'ouvrage L = 45 m.
