Chapitre III
Résultats et discussion
45

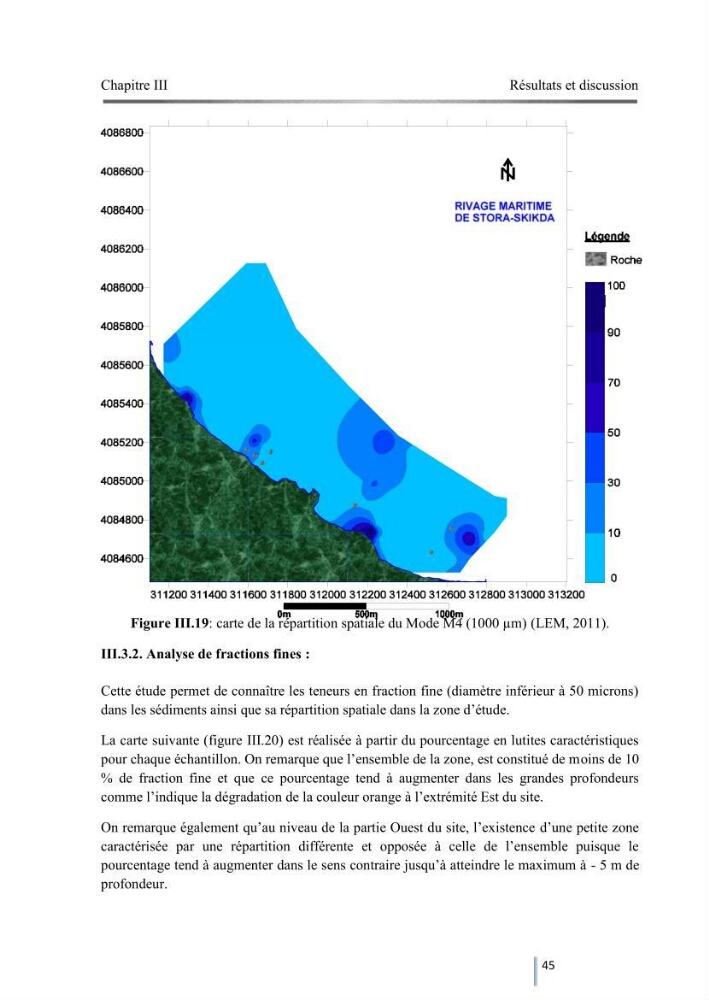

Figure III.19: carte de la répartition spatiale du Mode M4 (1000 µm) (LEM, 2011).
III.3.2. Analyse de fractions fines :
Cette étude permet de connaître les teneurs en fraction fine (diamètre inférieur à 50 microns)
dans les sédiments ainsi que sa répartition spatiale dans la zone d’étude.
La carte suivante (figure III.20) est réalisée à partir du pourcentage en lutites caractéristiques
pour chaque échantillon. On remarque que l’ensemble de la zone, est constitué de moins de 10
% de fraction fine et que ce pourcentage tend à augmenter dans les grandes profondeurs
comme l’indique la dégradation de la couleur orange à l’extrémité Est du site.
On remarque également qu’au niveau de la partie Ouest du site, l’existence d’une petite zone
caractérisée par une répartition différente et opposée à celle de l’ensemble puisque le
pourcentage tend à augmenter dans le sens contraire jusqu’à atteindre le maximum à - 5 m de
profondeur.
