Chapitre II
Matériels et méthodes
27
aille à 50µm

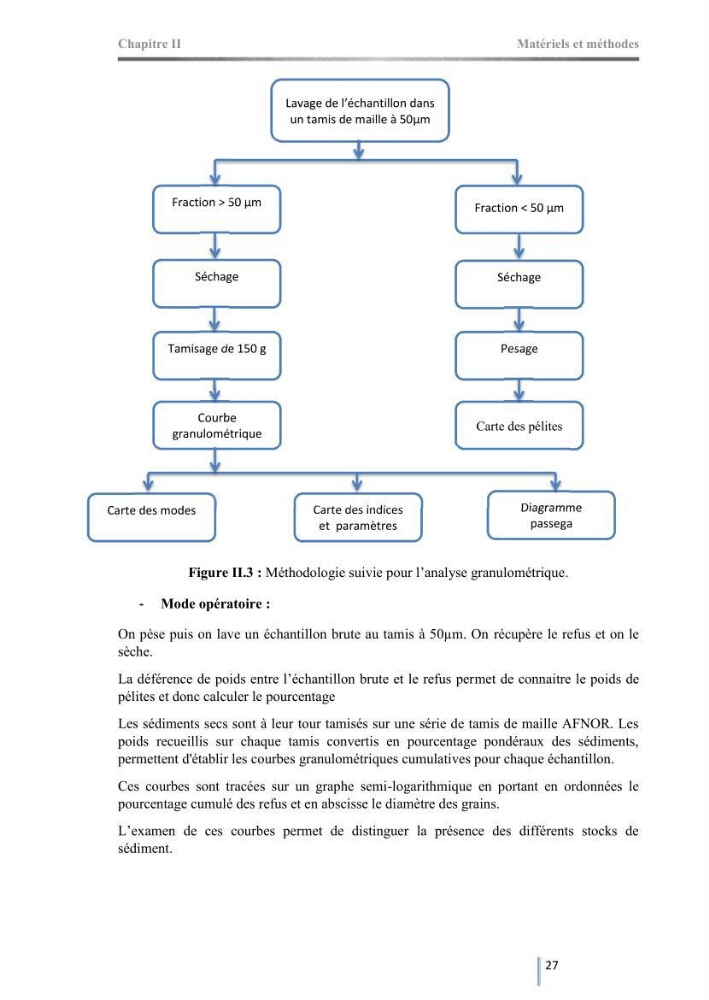

Figure II.3 : Méthodologie suivie pour l’analyse granulométrique.
- Mode opératoire :
On pèse puis on lave un échantillon brute au tamis à 50µm. On récupère le refus et on le
sèche.
La déférence de poids entre l’échantillon brute et le refus permet de connaitre le poids de
pélites et donc calculer le pourcentage
Les sédiments secs sont à leur tour tamisés sur une série de tamis de maille AFNOR. Les
poids recueillis sur chaque tamis convertis en pourcentage pondéraux des sédiments,
permettent d'établir les courbes granulométriques cumulatives pour chaque échantillon.
Ces courbes sont tracées sur un graphe semi-logarithmique en portant en ordonnées le
pourcentage cumulé des refus et en abscisse le diamètre des grains.
L’examen de ces courbes permet de distinguer la présence des différents stocks de
sédiment.
Lavage de l’échantillon dans
un tamis de maille à 50µm
Fraction > 50 µm
Fraction < 50 µm
Séchage
Séchage
Tamisage de 150 g
Pesage
Courbe
granulométrique
Carte des pélites
Carte des modes
Carte des indices
et paramètres
Diagramme
passega
