Chapitre II
Matériels et méthodes
24

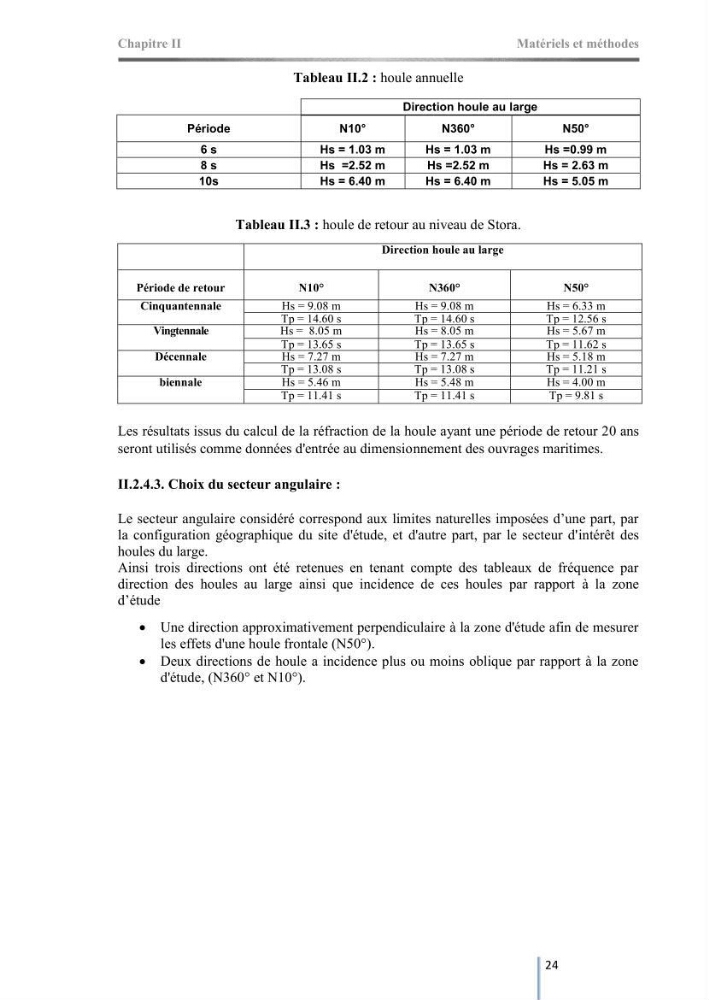

Tableau II.2 : houle annuelle
Tableau II.3 : houle de retour au niveau de Stora.
Direction houle au large
Période de retour
N10°
N360°
N50°
Cinquantennale
Hs = 9.08 m
Hs = 9.08 m
Hs = 6.33 m
Tp = 14.60 s
Tp = 14.60 s
Tp = 12.56 s
Vingtennale
Hs = 8.05 m
Hs = 8.05 m
Hs = 5.67 m
Tp = 13.65 s
Tp = 13.65 s
Tp = 11.62 s
Décennale
Hs = 7.27 m
Hs = 7.27 m
Hs = 5.18 m
Tp = 13.08 s
Tp = 13.08 s
Tp = 11.21 s
biennale
Hs = 5.46 m
Hs = 5.48 m
Hs = 4.00 m
Tp = 11.41 s
Tp = 11.41 s
Tp = 9.81 s
Les résultats issus du calcul de la réfraction de la houle ayant une période de retour 20 ans
seront utilisés comme données d'entrée au dimensionnement des ouvrages maritimes.
II.2.4.3. Choix du secteur angulaire :
Le secteur angulaire considéré correspond aux limites naturelles imposées d’une part, par
la configuration géographique du site d'étude, et d'autre part, par le secteur d'intérêt des
houles du large.
Ainsi trois directions ont été retenues en tenant compte des tableaux de fréquence par
direction des houles au large ainsi que incidence de ces houles par rapport à la zone
d’étude
 Une direction approximativement perpendiculaire à la zone d'étude afin de mesurer
les effets d'une houle frontale (N50°).
 Deux directions de houle a incidence plus ou moins oblique par rapport à la zone
d'étude, (N360° et N10°).
Direction houle au large
Période
N10°
N360°
N50°
6 s
Hs = 1.03 m
Hs = 1.03 m
Hs =0.99 m
8 s
Hs =2.52 m
Hs =2.52 m
Hs = 2.63 m
10s
Hs = 6.40 m
Hs = 6.40 m
Hs = 5.05 m
