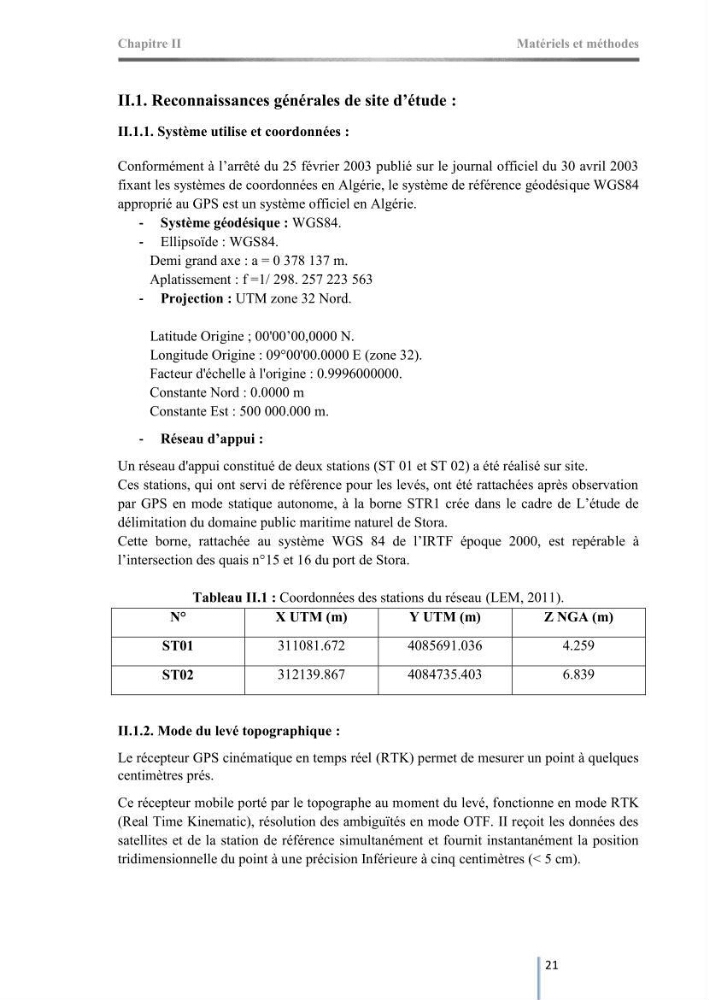

Chapitre II
Matériels et méthodes
21
II.1. Reconnaissances générales de site d’étude :
II.1.1. Système utilise et coordonnées :
Conformément à l’arrêté du 25 février 2003 publié sur le journal officiel du 30 avril 2003
fixant les systèmes de coordonnées en Algérie, le système de référence géodésique WGS84
approprié au GPS est un système officiel en Algérie.
- Système géodésique : WGS84.
- Ellipsoïde : WGS84.
Demi grand axe : a = 0 378 137 m.
Aplatissement : f =1/ 298. 257 223 563
- Projection : UTM zone 32 Nord.
Latitude Origine ; 00'00’00,0000 N.
Longitude Origine : 09°00'00.0000 E (zone 32).
Facteur d'échelle à l'origine : 0.9996000000.
Constante Nord : 0.0000 m
Constante Est : 500 000.000 m.
- Réseau d’appui :
Un réseau d'appui constitué de deux stations (ST 01 et ST 02) a été réalisé sur site.
Ces stations, qui ont servi de référence pour les levés, ont été rattachées après observation
par GPS en mode statique autonome, à la borne STR1 crée dans le cadre de L’étude de
délimitation du domaine public maritime naturel de Stora.
Cette borne, rattachée au système WGS 84 de l’IRTF époque 2000, est repérable à
l’intersection des quais n°15 et 16 du port de Stora.
Tableau II.1 : Coordonnées des stations du réseau (LEM, 2011).
N°
X UTM (m)
Y UTM (m)
Z NGA (m)
ST01
311081.672
4085691.036
4.259
ST02
312139.867
4084735.403
6.839
II.1.2. Mode du levé topographique :
Le récepteur GPS cinématique en temps réel (RTK) permet de mesurer un point à quelques
centimètres prés.
Ce récepteur mobile porté par le topographe au moment du levé, fonctionne en mode RTK
(Real Time Kinematic), résolution des ambiguïtés en mode OTF. II reçoit les données des
satellites et de la station de référence simultanément et fournit instantanément la position
tridimensionnelle du point à une précision Inférieure à cinq centimètres (< 5 cm).
