Chapitre IV.
Dragage et devenir des sédiments
Page 58

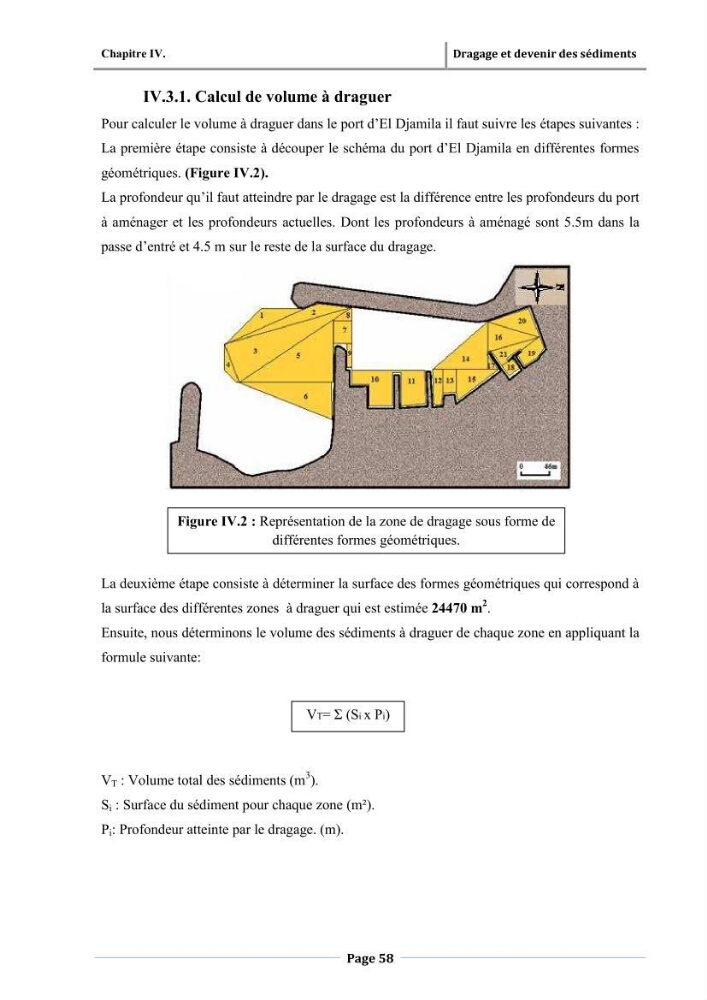

IV.3.1. Calcul de volume à draguer
Pour calculer le volume à draguer dans le port d’El Djamila il faut suivre les étapes suivantes :
La première étape consiste à découper le schéma du port d’El Djamila en différentes formes
géométriques. (Figure IV.2).
La profondeur qu’il faut atteindre par le dragage est la différence entre les profondeurs du port
à aménager et les profondeurs actuelles. Dont les profondeurs à aménagé sont 5.5m dans la
passe d’entré et 4.5 m sur le reste de la surface du dragage.
La deuxième étape consiste à déterminer la surface des formes géométriques qui correspond à
la surface des différentes zones à draguer qui est estimée 24470 m
2
.
Ensuite, nous déterminons le volume des sédiments à draguer de chaque zone en appliquant la
formule suivante:
V T : Volume total des sédiments (m
3
).
S i : Surface du sédiment pour chaque zone (m²).
P i : Profondeur atteinte par le dragage. (m).
Figure IV.2 : Représentation de la zone de dragage sous forme de
différentes formes géométriques.
VT= Σ (Si x Pi)
