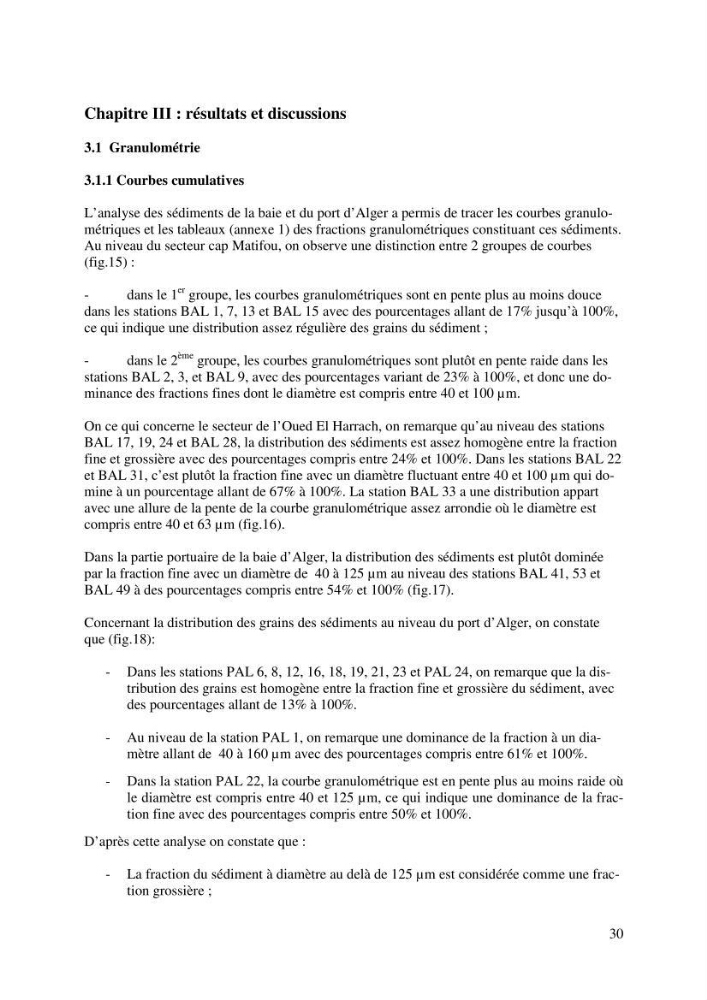

Chapitre ІІІ : résultats et discussions
3.1 Granulométrie
3.1.1 Courbes cumulatives
L’analyse des sédiments de la baie et du port d’Alger a permis de tracer les courbes granulométriques et les tableaux (annexe 1) des fractions granulométriques constituant ces sédiments.
Au niveau du secteur cap Matifou, on observe une distinction entre 2 groupes de courbes
(fig.15) :
-
dans le 1
er groupe, les courbes granulométriques sont en pente plus au moins douce
dans les stations BAL 1, 7, 13 et BAL 15 avec des pourcentages allant de 17% jusqu’à 100%,
ce qui indique une distribution assez régulière des grains du sédiment ;
-
dans le 2
ème groupe, les courbes granulométriques sont plutôt en pente raide dans les
stations BAL 2, 3, et BAL 9, avec des pourcentages variant de 23% à 100%, et donc une dominance des fractions fines dont le diamètre est compris entre 40 et 100 µm.
On ce qui concerne le secteur de l’Oued El Harrach, on remarque qu’au niveau des stations
BAL 17, 19, 24 et BAL 28, la distribution des sédiments est assez homogène entre la fraction
fine et grossière avec des pourcentages compris entre 24% et 100%. Dans les stations BAL 22
et BAL 31, c’est plutôt la fraction fine avec un diamètre fluctuant entre 40 et 100 µm qui domine à un pourcentage allant de 67% à 100%. La station BAL 33 a une distribution appart
avec une allure de la pente de la courbe granulométrique assez arrondie où le diamètre est
compris entre 40 et 63 µm (fig.16).
Dans la partie portuaire de la baie d’Alger, la distribution des sédiments est plutôt dominée
par la fraction fine avec un diamètre de 40 à 125 µm au niveau des stations BAL 41, 53 et
BAL 49 à des pourcentages compris entre 54% et 100% (fig.17).
Concernant la distribution des grains des sédiments au niveau du port d’Alger, on constate
que (fig.18):
- Dans les stations PAL 6, 8, 12, 16, 18, 19, 21, 23 et PAL 24, on remarque que la distribution des grains est homogène entre la fraction fine et grossière du sédiment, avec
des pourcentages allant de 13% à 100%.
- Au niveau de la station PAL 1, on remarque une dominance de la fraction à un diamètre allant de 40 à 160 µm avec des pourcentages compris entre 61% et 100%.
- Dans la station PAL 22, la courbe granulométrique est en pente plus au moins raide où
le diamètre est compris entre 40 et 125 µm, ce qui indique une dominance de la fraction fine avec des pourcentages compris entre 50% et 100%.
D’après cette analyse on constate que :
- La fraction du sédiment à diamètre au delà de 125 µm est considérée comme une fraction grossière ;
