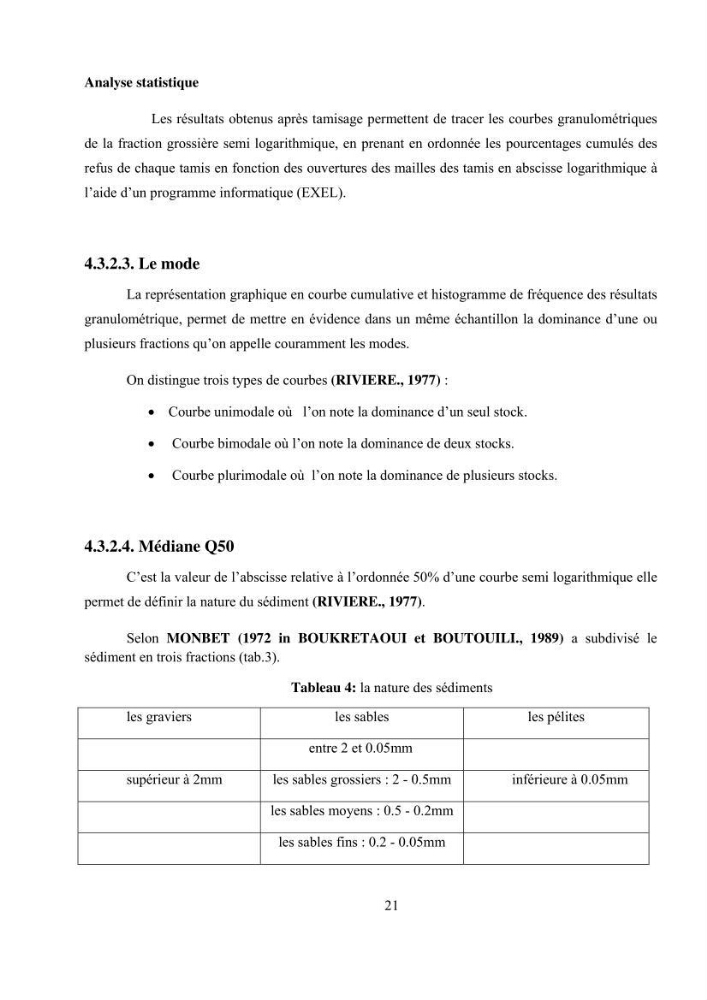

Analyse statistique
Les résultats obtenus après tamisage permettent de tracer les courbes granulométriques
de la fraction grossière semi logarithmique, en prenant en ordonnée les pourcentages cumulés des
refus de chaque tamis en fonction des ouvertures des mailles des tamis en abscisse logarithmique à
l’aide d’un programme informatique (EXEL).
4.3.2.3. Le mode
La représentation graphique en courbe cumulative et histogramme de fréquence des résultats
granulométrique, permet de mettre en évidence dans un même échantillon la dominance d’une ou
plusieurs fractions qu’on appelle couramment les modes.
On distingue trois types de courbes (RIVIERE., 1977) :
• Courbe unimodale où l’on note la dominance d’un seul stock.
• Courbe bimodale où l’on note la dominance de deux stocks.
• Courbe plurimodale où l’on note la dominance de plusieurs stocks.
4.3.2.4. Médiane Q50
C’est la valeur de l’abscisse relative à l’ordonnée 50% d’une courbe semi logarithmique elle
permet de définir la nature du sédiment (RIVIERE., 1977).
Selon MONBET (1972 in BOUKRETAOUI et BOUTOUILI., 1989) a subdivisé le
sédiment en trois fractions (tab.3).
Tableau 4: la nature des sédiments
les graviers
les sables
les pélites
entre 2 et 0.05mm
supérieur à 2mm
les sables grossiers : 2 - 0.5mm
inférieure à 0.05mm
les sables moyens : 0.5 - 0.2mm
les sables fins : 0.2 - 0.05mm
Analyse statistique
Les résultats obtenus après tamisage permettent de tracer les courbes granulométriques
de la fraction grossière semi logarithmique, en prenant en ordonnée les pourcentages cumulés des
refus de chaque tamis en fonction des ouvertures des mailles des tamis en abscisse logarithmique à
l’aide d’un programme informatique (EXEL).
4.3.2.3. Le mode
La représentation graphique en courbe cumulative et histogramme de fréquence des résultats
granulométrique, permet de mettre en évidence dans un même échantillon la dominance d’une ou
plusieurs fractions qu’on appelle couramment les modes.
On distingue trois types de courbes (RIVIERE., 1977) :
• Courbe unimodale où l’on note la dominance d’un seul stock.
• Courbe bimodale où l’on note la dominance de deux stocks.
• Courbe plurimodale où l’on note la dominance de plusieurs stocks.
4.3.2.4. Médiane Q50
C’est la valeur de l’abscisse relative à l’ordonnée 50% d’une courbe semi logarithmique elle
permet de définir la nature du sédiment (RIVIERE., 1977).
Selon MONBET (1972 in BOUKRETAOUI et BOUTOUILI., 1989) a subdivisé le
sédiment en trois fractions (tab.3).
Tableau 4: la nature des sédiments
les graviers
les sables
les pélites
entre 2 et 0.05mm
supérieur à 2mm
les sables grossiers : 2 - 0.5mm
inférieure à 0.05mm
les sables moyens : 0.5 - 0.2mm
les sables fins : 0.2 - 0.05mm
