Chapitre II :
Matériels et méthodes
20
II.1.1.2. Installation du l’instrument
L’instrument est fourni aux utilisateurs pour être attacher à un câble d’amarrage. Le
model 108 MK III doit être suspendu avec des connecteurs en mouvement descendant.
Nous observons dans la figure ci-après les différents éléments constituant le
courantomètre en question. Une fois que la structure du courantomètre est préparée, celleci est attachée depuis le bateau à l’aide d’un câble servant aussi bien pour la suspension du
poisson que pour une connexion électronique entre l’appareil et le Datalog que nous
verrons ci-après.

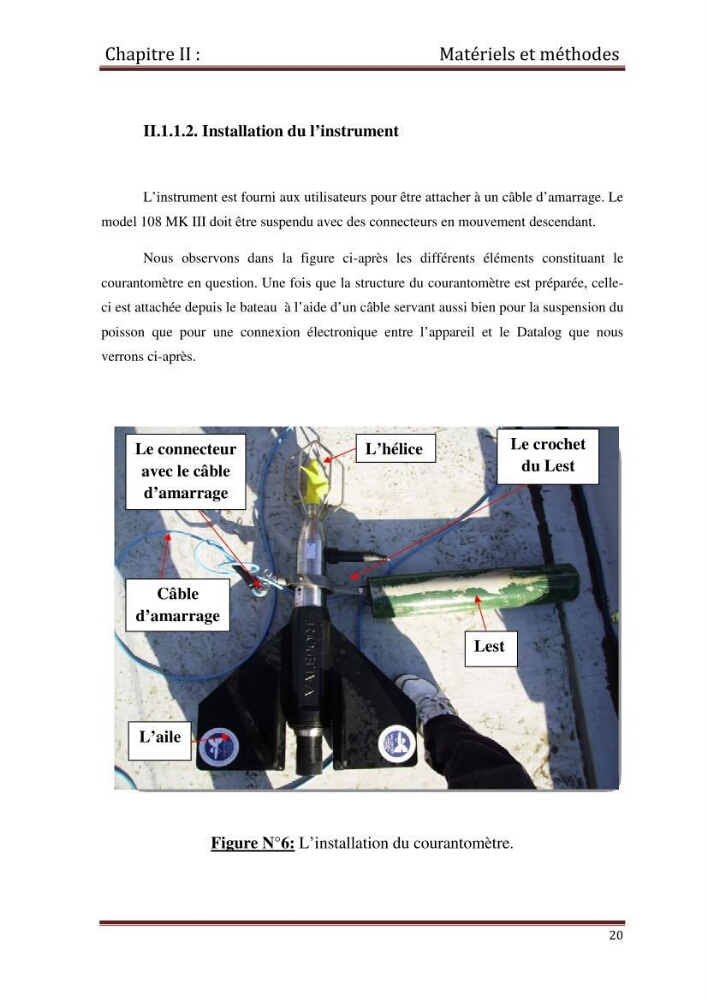

Figure N°6: L’installation du courantomètre.
Lest
Le connecteur
avec le câble
d’amarrage
Le crochet
du Lest
L’aile
Câble
d’amarrage
L’hélice
