55
III.4.2.2. Courbes H/V exhibant un pic "peu clair" de la catégorie II :
Ces courbes H/V exhibent un bombement, de faible amplitude, variant entre 1.0 et 2.0
(figure 29), se qui dénoterai un contraste de vitesse faible à moyen.
Les pics H/V autour de 4-7 Hz traduisent probablement la réponse d’une couche peu épaisse.

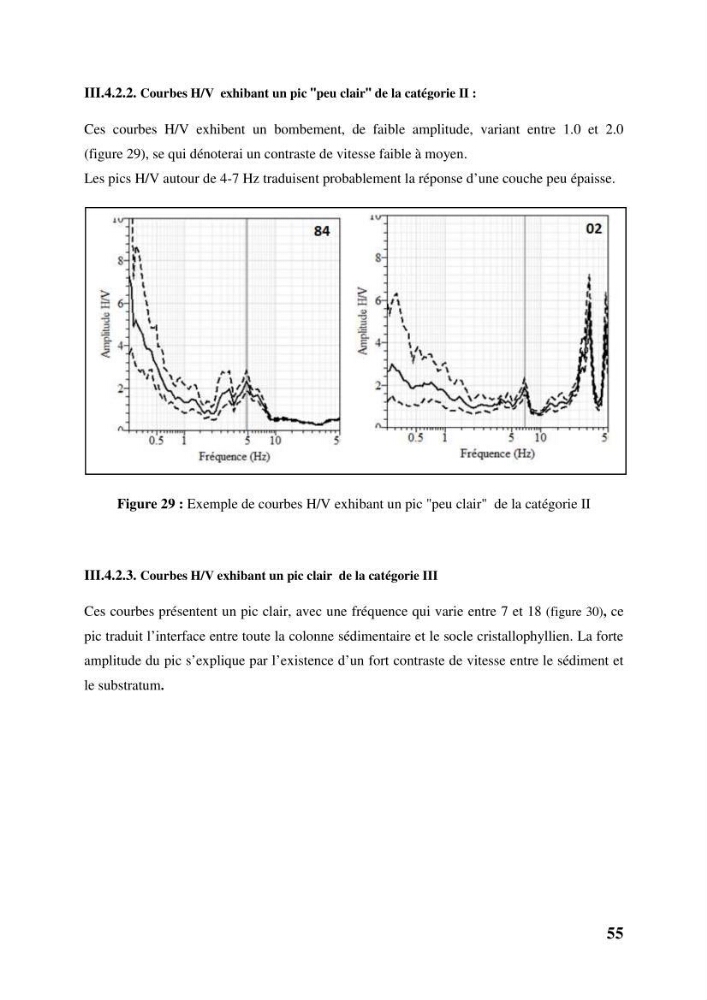

Figure 29 : Exemple de courbes H/V exhibant un pic "peu clair" de la catégorie II
III.4.2.3. Courbes H/V exhibant un pic clair de la catégorie III
Ces courbes présentent un pic clair, avec une fréquence qui varie entre 7 et 18 (figure 30), ce
pic traduit l’interface entre toute la colonne sédimentaire et le socle cristallophyllien. La forte
amplitude du pic s’explique par l’existence d’un fort contraste de vitesse entre le sédiment et
le substratum.
