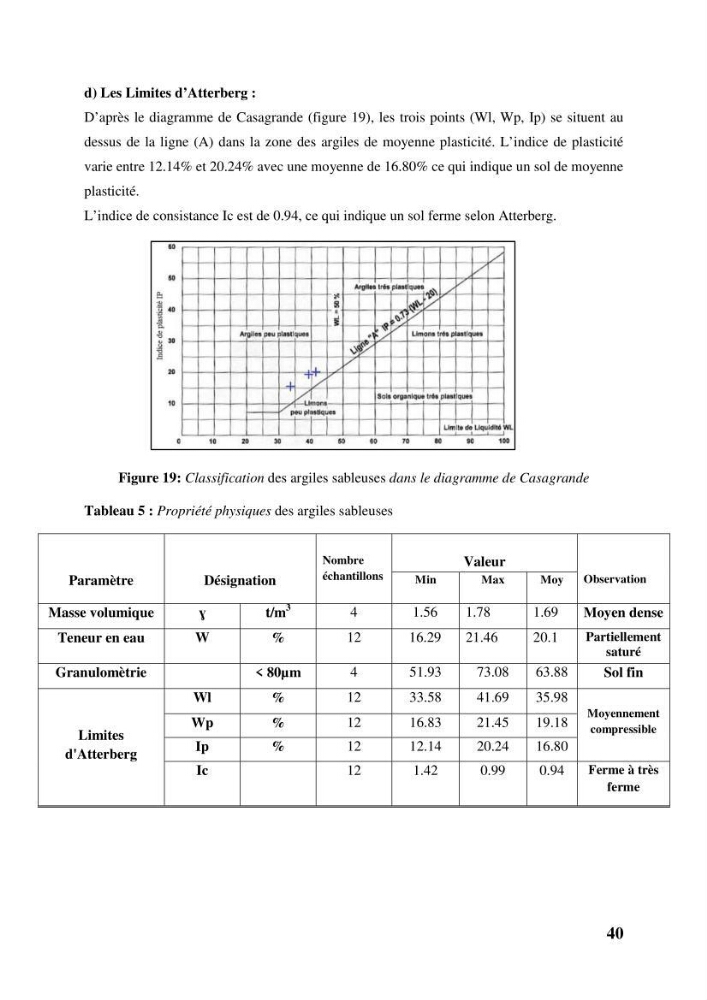

d) Les Limites d’Atterberg :
D’après le diagramme de Casagrande (figure 19), les trois points (Wl, Wp, Ip) se situent au
dessus de la ligne (A) dans la zone des argiles de moyenne plasticité. L’indice de plasticité
varie entre 12.14% et 20.24% avec une moyenne de 16.80% ce qui indique un sol de moyenne
plasticité.
L’indice de consistance Ic est de 0.94, ce qui indique un sol ferme selon Atterberg.
Figure 19: Classification des argiles sableuses dans le diagramme de Casagrande
Tableau 5 : Propriété physiques des argiles sableuses
Paramètre
Désignation
Nombre
échantillons
Valeur
Observation
Min
Max
Moy
Masse volumique
ɣ
t/m
3
4
1.56
1.78
1.69
Moyen dense
Teneur en eau
W
%
12
16.29
21.46
20.1
Partiellement
saturé
Granulomètrie
< 80µm
4
51.93
73.08
63.88
Sol fin
Limites
d'Atterberg
Wl
%
12
33.58
41.69
35.98
Moyennement
compressible
Wp
%
12
16.83
21.45
19.18
Ip
%
12
12.14
20.24
16.80
Ic
12
1.42
0.99
0.94
Ferme à très
ferme
