La Baie d’Alger
La Baie d’El Djamila
La Baie d’El Djamila
La Baie d’Alger
Georéférencement et digitalisation
raster
vecteur

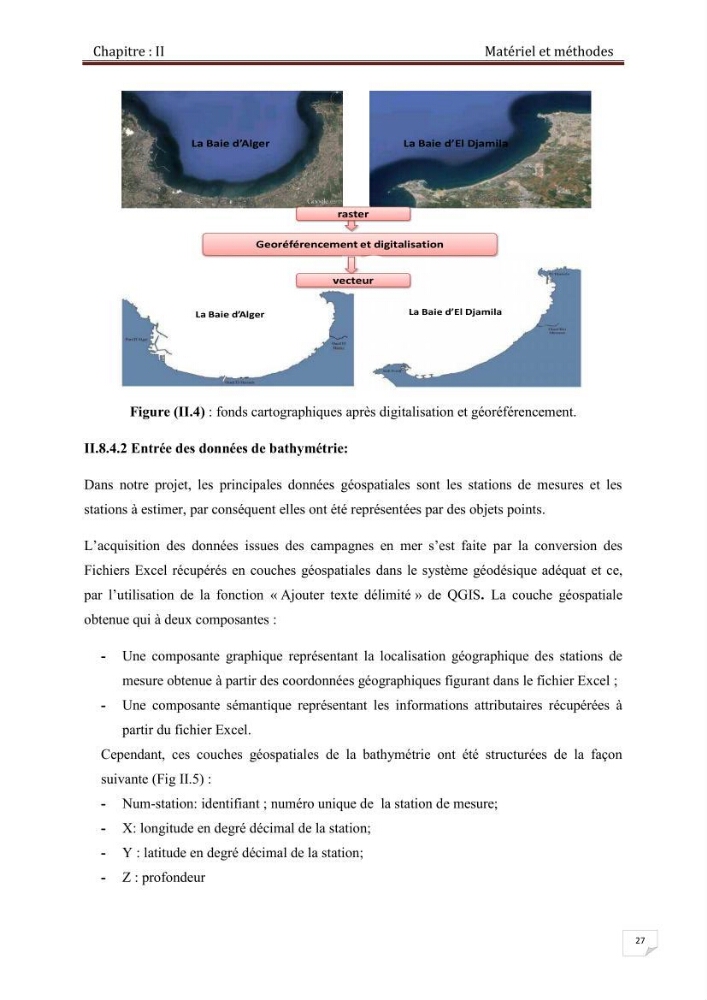

Figure (II.4) : fonds cartographiques après digitalisation et géoréférencement.
II.8.4.2 Entrée des données de bathymétrie:
Dans notre projet, les principales données géospatiales sont les stations de mesures et les
stations à estimer, par conséquent elles ont été représentées par des objets points.
L’acquisition des données issues des campagnes en mer s’est faite par la conversion des
Fichiers Excel récupérés en couches géospatiales dans le système géodésique adéquat et ce,
par l’utilisation de la fonction « Ajouter texte délimité » de QGIS. La couche géospatiale
obtenue qui à deux composantes :
- Une composante graphique représentant la localisation géographique des stations de
mesure obtenue à partir des coordonnées géographiques figurant dans le fichier Excel ;
- Une composante sémantique représentant les informations attributaires récupérées à
partir du fichier Excel.
Cependant, ces couches géospatiales de la bathymétrie ont été structurées de la façon
suivante (Fig II.5) :
- Num-station: identifiant ; numéro unique de la station de mesure;
- X: longitude en degré décimal de la station;
- Y : latitude en degré décimal de la station;
- Z : profondeur
