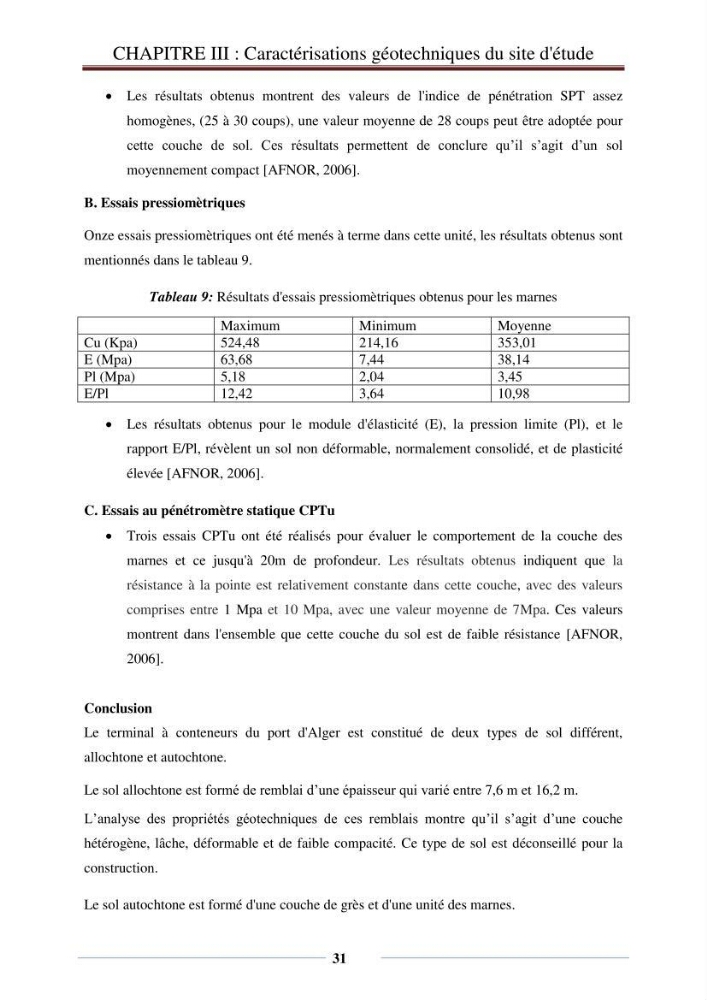

CHAPITRE III : Caractérisations géotechniques du site d'étude
31
Les résultats obtenus montrent des valeurs de l'indice de pénétration SPT assez
homogènes, (25 à 30 coups), une valeur moyenne de 28 coups peut être adoptée pour
cette couche de sol. Ces résultats permettent de conclure qu’il s’agit d’un sol
moyennement compact [AFNOR, 2006].
B. Essais pressiomètriques
Onze essais pressiomètriques ont été menés à terme dans cette unité, les résultats obtenus sont
mentionnés dans le tableau 9.
Tableau 9: Résultats d'essais pressiomètriques obtenus pour les marnes
Maximum
Minimum
Moyenne
Cu (Kpa)
524,48
214,16
353,01
E (Mpa)
63,68
7,44
38,14
Pl (Mpa)
5,18
2,04
3,45
E/Pl
12,42
3,64
10,98
Les résultats obtenus pour le module d'élasticité (E), la pression limite (Pl), et le
rapport E/Pl, révèlent un sol non déformable, normalement consolidé, et de plasticité
élevée [AFNOR, 2006].
C. Essais au pénétromètre statique CPTu
Trois essais CPTu ont été réalisés pour évaluer le comportement de la couche des
marnes et ce jusqu'à 20m de profondeur. Les résultats obtenus indiquent que la
résistance à la pointe est relativement constante dans cette couche, avec des valeurs
comprises entre 1 Mpa et 10 Mpa, avec une valeur moyenne de 7Mpa. Ces valeurs
montrent dans l'ensemble que cette couche du sol est de faible résistance [AFNOR,
2006].
Conclusion
Le terminal à conteneurs du port d'Alger est constitué de deux types de sol différent,
allochtone et autochtone.
Le sol allochtone est formé de remblai d’une épaisseur qui varié entre 7,6 m et 16,2 m.
L’analyse des propriétés géotechniques de ces remblais montre qu’il s’agit d’une couche
hétérogène, lâche, déformable et de faible compacité. Ce type de sol est déconseillé pour la
construction.
Le sol autochtone est formé d'une couche de grès et d'une unité des marnes.
