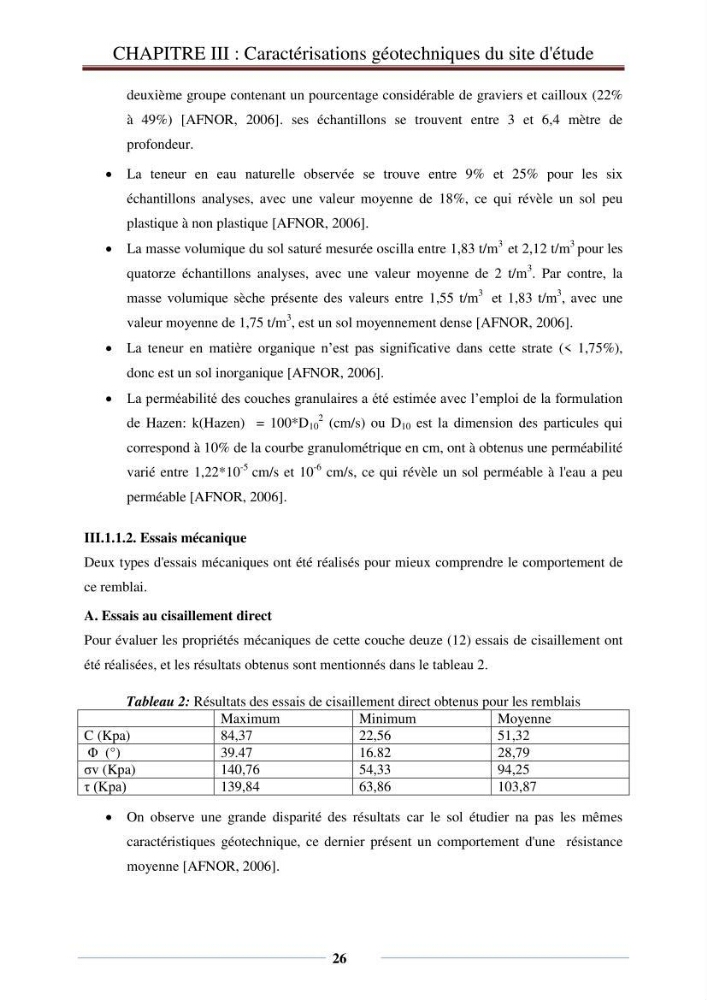

CHAPITRE III : Caractérisations géotechniques du site d'étude
26
deuxième groupe contenant un pourcentage considérable de graviers et cailloux (22%
à 49%) [AFNOR, 2006]. ses échantillons se trouvent entre 3 et 6,4 mètre de
profondeur.
La teneur en eau naturelle observée se trouve entre 9% et 25% pour les six
échantillons analyses, avec une valeur moyenne de 18%, ce qui révèle un sol peu
plastique à non plastique [AFNOR, 2006].
La masse volumique du sol saturé mesurée oscilla entre 1,83 t/m
3 et 2,12 t/m
3 pour les
quatorze échantillons analyses, avec une valeur moyenne de 2 t/m
3 . Par contre, la
masse volumique sèche présente des valeurs entre 1,55 t/m
3 et 1,83 t/m
3 , avec une
valeur moyenne de 1,75 t/m
3 , est un sol moyennement dense [AFNOR, 2006].
La teneur en matière organique n’est pas significative dans cette strate (< 1,75%),
donc est un sol inorganique [AFNOR, 2006].
La perméabilité des couches granulaires a été estimée avec l’emploi de la formulation
de Hazen: k(Hazen) = 100*D 10
2 (cm/s) ou D 10 est la dimension des particules qui
correspond à 10% de la courbe granulométrique en cm, ont à obtenus une perméabilité
varié entre 1,22*10
-5 cm/s et 10
-6 cm/s, ce qui révèle un sol perméable à l'eau a peu
perméable [AFNOR, 2006].
III.1.1.2. Essais mécanique
Deux types d'essais mécaniques ont été réalisés pour mieux comprendre le comportement de
ce remblai.
A. Essais au cisaillement direct
Pour évaluer les propriétés mécaniques de cette couche deuze (12) essais de cisaillement ont
été réalisées, et les résultats obtenus sont mentionnés dans le tableau 2.
Tableau 2: Résultats des essais de cisaillement direct obtenus pour les remblais
Maximum
Minimum
Moyenne
C (Kpa)
84,37
22,56
51,32
Φ (°)
39.47
16.82
28,79
σv (Kpa)
140,76
54,33
94,25
τ (Kpa)
139,84
63,86
103,87
On observe une grande disparité des résultats car le sol étudier na pas les mêmes
caractéristiques géotechnique, ce dernier présent un comportement d'une résistance
moyenne [AFNOR, 2006].
