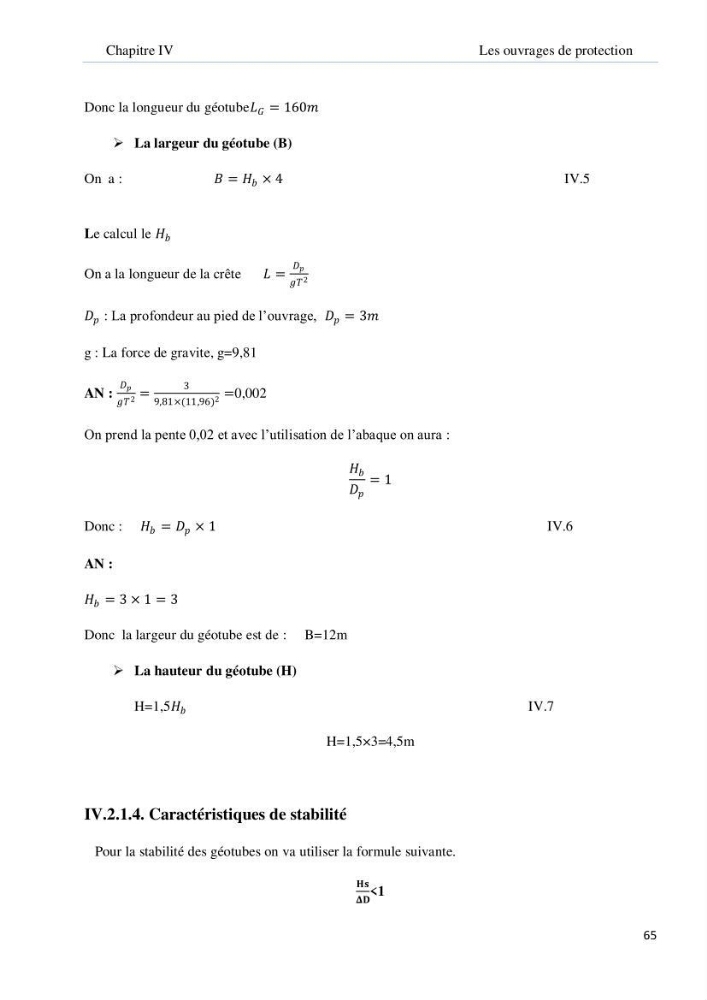

Chapitre IV
Les ouvrages de protection
65
Donc la longueur du géotube𝐿 𝐺 = 160𝑚
 La largeur du géotube (B)
On a :
𝐵 = 𝐻 𝑏 × 4
IV.5
Le calcul le 𝐻 𝑏
On a la longueur de la crête
𝐿 =
𝐷 𝑝
𝑔𝑇 2
𝐷 𝑝 : La profondeur au pied de l’ouvrage, 𝐷 𝑝 = 3𝑚
g : La force de gravite, g=9,81
AN :
𝐷 𝑝
𝑔𝑇 2 =
3
9,81×(11,96) 2 =0,002
On prend la pente 0,02 et avec l’utilisation de l’abaque on aura :
𝐻 𝑏
𝐷 𝑝
= 1
Donc : 𝐻 𝑏 = 𝐷 𝑝 × 1
IV.6
AN :
𝐻 𝑏 = 3 × 1 = 3
Donc la largeur du géotube est de : B=12m
 La hauteur du géotube (H)
H=1,5𝐻 𝑏
IV.7
H=1,5×3=4,5m
IV.2.1.4. Caractéristiques de stabilité
Pour la stabilité des géotubes on va utiliser la formule suivante.
í µí°‡í µí°í µíº«í µí°ƒ
<1
