Chapitre III
Etudes, Méthodes, Résultats et discutions
50

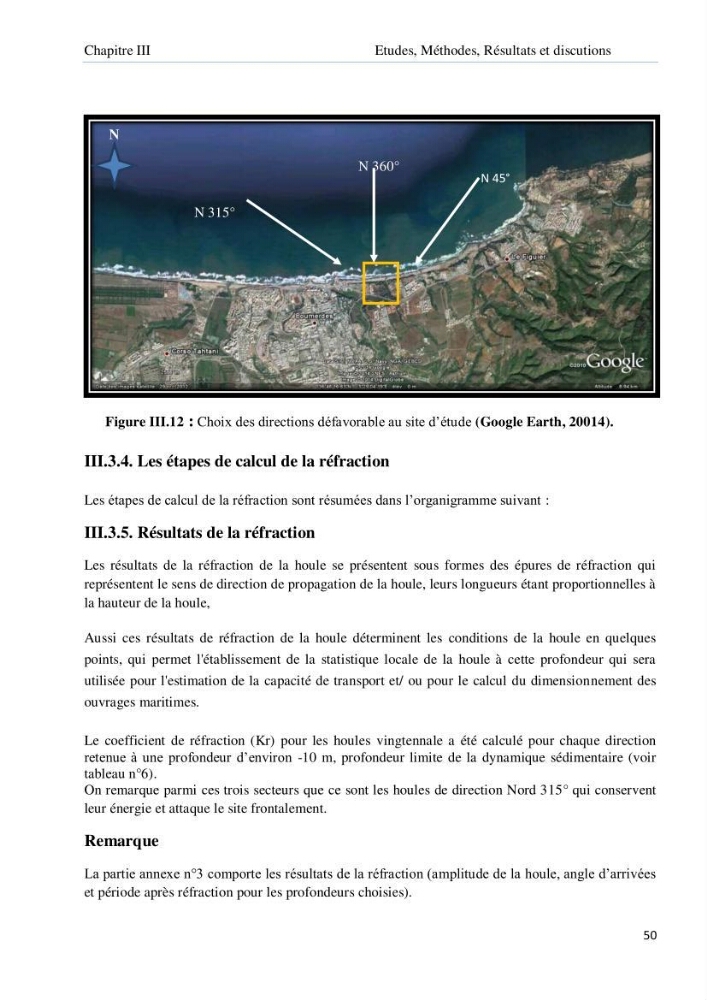

Figure III.12 : Choix des directions défavorable au site d’étude (Google Earth, 20014).
III.3.4. Les étapes de calcul de la réfraction
Les étapes de calcul de la réfraction sont résumées dans l’organigramme suivant :
III.3.5. Résultats de la réfraction
Les résultats de la réfraction de la houle se présentent sous formes des épures de réfraction qui
représentent le sens de direction de propagation de la houle, leurs longueurs étant proportionnelles à
la hauteur de la houle,
Aussi ces résultats de réfraction de la houle déterminent les conditions de la houle en quelques
points, qui permet l'établissement de la statistique locale de la houle à cette profondeur qui sera
utilisée pour l'estimation de la capacité de transport et/ ou pour le calcul du dimensionnement des
ouvrages maritimes.
Le coefficient de réfraction (Kr) pour les houles vingtennale a été calculé pour chaque direction
retenue à une profondeur d’environ -10 m, profondeur limite de la dynamique sédimentaire (voir
tableau n°6).
On remarque parmi ces trois secteurs que ce sont les houles de direction Nord 315° qui conservent
leur énergie et attaque le site frontalement.
Remarque
La partie annexe n°3 comporte les résultats de la réfraction (amplitude de la houle, angle d’arrivées
et période après réfraction pour les profondeurs choisies).
N 45°
N 360°
N 315°
N
