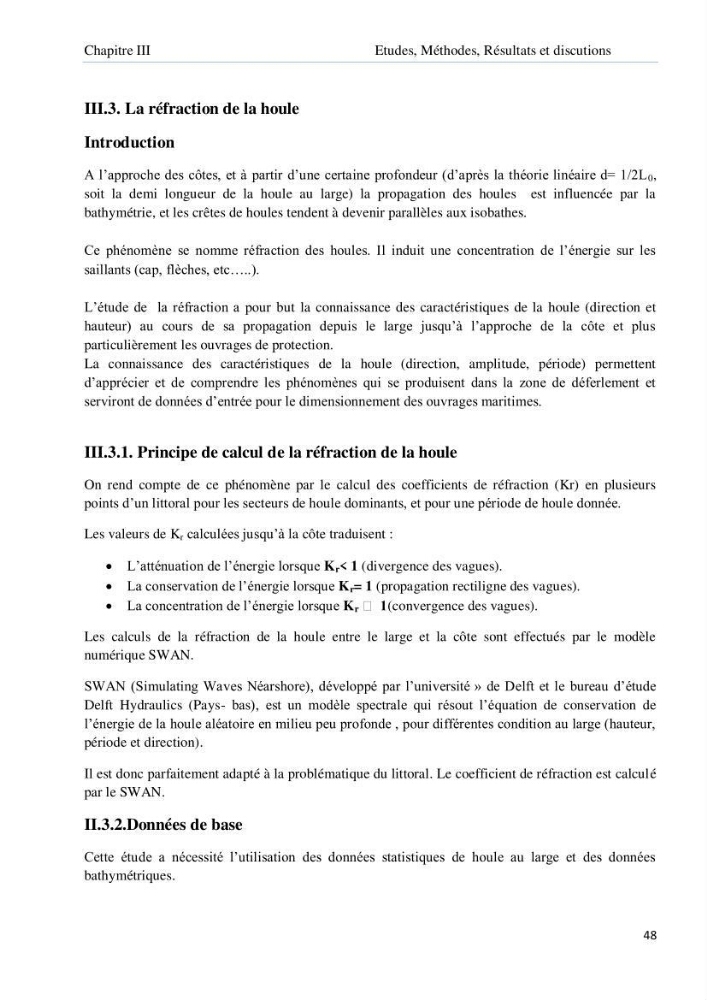

Chapitre III
Etudes, Méthodes, Résultats et discutions
48
III.3. La réfraction de la houle
Introduction
A l’approche des côtes, et à partir d’une certaine profondeur (d’après la théorie linéaire d= 1/2L 0 ,
soit la demi longueur de la houle au large) la propagation des houles est influencée par la
bathymétrie, et les crêtes de houles tendent à devenir parallèles aux isobathes.
Ce phénomène se nomme réfraction des houles. Il induit une concentration de l’énergie sur les
saillants (cap, flèches, etc…..).
L’étude de la réfraction a pour but la connaissance des caractéristiques de la houle (direction et
hauteur) au cours de sa propagation depuis le large jusqu’à l’approche de la côte et plus
particulièrement les ouvrages de protection.
La connaissance des caractéristiques de la houle (direction, amplitude, période) permettent
d’apprécier et de comprendre les phénomènes qui se produisent dans la zone de déferlement et
serviront de données d’entrée pour le dimensionnement des ouvrages maritimes.
III.3.1. Principe de calcul de la réfraction de la houle
On rend compte de ce phénomène par le calcul des coefficients de réfraction (Kr) en plusieurs
points d’un littoral pour les secteurs de houle dominants, et pour une période de houle donnée.
Les valeurs de K r calculées jusqu’à la côte traduisent :
L’atténuation de l’énergie lorsque K r < 1 (divergence des vagues).
La conservation de l’énergie lorsque K r = 1 (propagation rectiligne des vagues).
La concentration de l’énergie lorsque K r ˃ 1 (convergence des vagues).
Les calculs de la réfraction de la houle entre le large et la côte sont effectués par le modèle
numérique SWAN.
SWAN (Simulating Waves Néarshore), développé par l’université » de Delft et le bureau d’étude
Delft Hydraulics (Pays- bas), est un modèle spectrale qui résout l’équation de conservation de
l’énergie de la houle aléatoire en milieu peu profonde , pour différentes condition au large (hauteur,
période et direction).
Il est donc parfaitement adapté à la problématique du littoral. Le coefficient de réfraction est calculé
par le SWAN.
II.3.2.Données de base
Cette étude a nécessité l’utilisation des données statistiques de houle au large et des données
bathymétriques.
