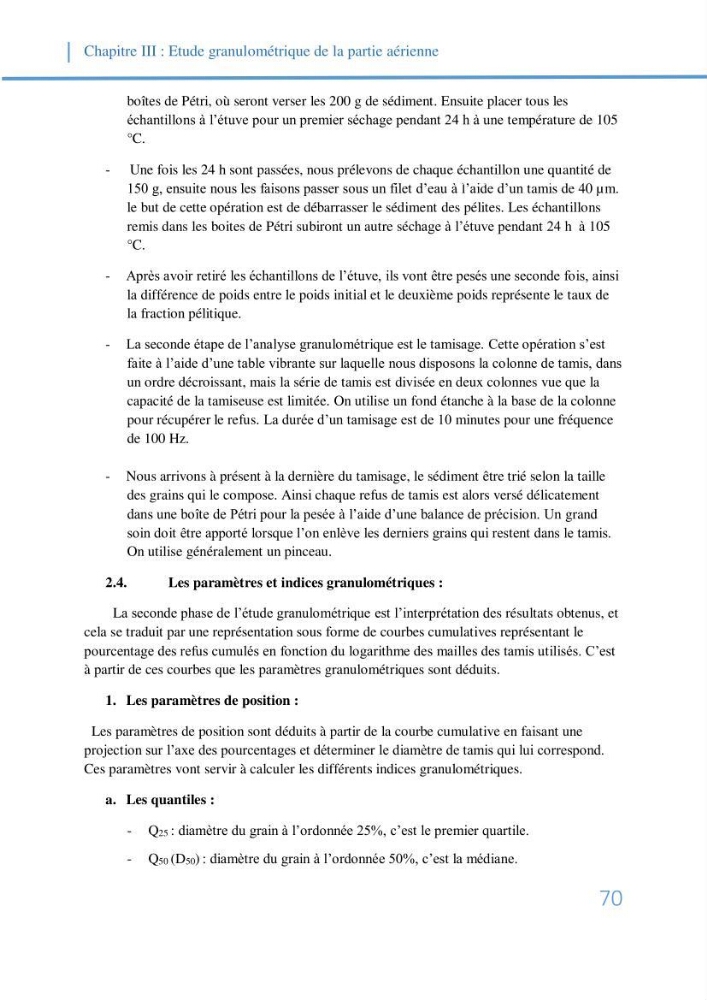

Chapitre III : Etude granulométrique de la partie aérienne
70
boîtes de Pétri, où seront verser les 200 g de sédiment. Ensuite placer tous les
échantillons à l’étuve pour un premier séchage pendant 24 h à une température de 105
°C.
- Une fois les 24 h sont passées, nous prélevons de chaque échantillon une quantité de
150 g, ensuite nous les faisons passer sous un filet d’eau à l’aide d’un tamis de 40 µm.
le but de cette opération est de débarrasser le sédiment des pélites. Les échantillons
remis dans les boites de Pétri subiront un autre séchage à l’étuve pendant 24 h à 105
°C.
- Après avoir retiré les échantillons de l’étuve, ils vont être pesés une seconde fois, ainsi
la différence de poids entre le poids initial et le deuxième poids représente le taux de
la fraction pélitique.
- La seconde étape de l’analyse granulométrique est le tamisage. Cette opération s’est
faite à l’aide d’une table vibrante sur laquelle nous disposons la colonne de tamis, dans
un ordre décroissant, mais la série de tamis est divisée en deux colonnes vue que la
capacité de la tamiseuse est limitée. On utilise un fond étanche à la base de la colonne
pour récupérer le refus. La durée d’un tamisage est de 10 minutes pour une fréquence
de 100 Hz.
- Nous arrivons à présent à la dernière du tamisage, le sédiment être trié selon la taille
des grains qui le compose. Ainsi chaque refus de tamis est alors versé délicatement
dans une boîte de Pétri pour la pesée à l’aide d’une balance de précision. Un grand
soin doit être apporté lorsque l’on enlève les derniers grains qui restent dans le tamis.
On utilise généralement un pinceau.
2.4.
Les paramètres et indices granulométriques :
La seconde phase de l’étude granulométrique est l’interprétation des résultats obtenus, et
cela se traduit par une représentation sous forme de courbes cumulatives représentant le
pourcentage des refus cumulés en fonction du logarithme des mailles des tamis utilisés. C’est
à partir de ces courbes que les paramètres granulométriques sont déduits.
1. Les paramètres de position :
Les paramètres de position sont déduits à partir de la courbe cumulative en faisant une
projection sur l’axe des pourcentages et déterminer le diamètre de tamis qui lui correspond.
Ces paramètres vont servir à calculer les différents indices granulométriques.
a. Les quantiles :
- Q25 : diamètre du grain à l’ordonnée 25%, c’est le premier quartile.
- Q50 (D50) : diamètre du grain à l’ordonnée 50%, c’est la médiane.
Retirer
Laisser refroidir
Les laisser refroidir
