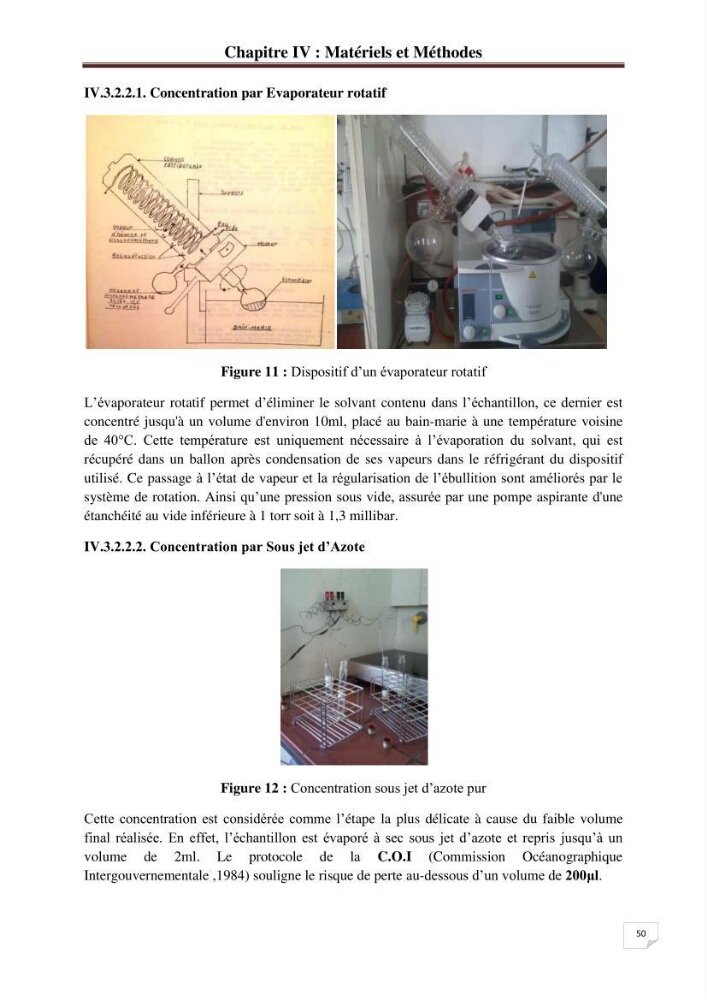

Chapitre IV : Matériels et Méthodes
50
IV.3.2.2.1. Concentration par Evaporateur rotatif
Figure 11 : Dispositif d’un évaporateur rotatif
L’évaporateur rotatif permet d’éliminer le solvant contenu dans l’échantillon, ce dernier est
concentré jusqu'à un volume d'environ 10ml, placé au bain-marie à une température voisine
de 40°C. Cette température est uniquement nécessaire à l’évaporation du solvant, qui est
récupéré dans un ballon après condensation de ses vapeurs dans le réfrigérant du dispositif
utilisé. Ce passage à l’état de vapeur et la régularisation de l’ébullition sont améliorés par le
système de rotation. Ainsi qu’une pression sous vide, assurée par une pompe aspirante d'une
étanchéité au vide inférieure à 1 torr soit à 1,3 millibar.
IV.3.2.2.2. Concentration par Sous jet d’Azote
Figure 12 : Concentration sous jet d’azote pur
Cette concentration est considérée comme l’étape la plus délicate à cause du faible volume
final réalisée. En effet, l’échantillon est évaporé à sec sous jet d’azote et repris jusqu’à un
volume de 2ml. Le protocole de la C.O.I (Commission Océanographique
Intergouvernementale ,1984) souligne le risque de perte au-dessous d’un volume de 200μl.
