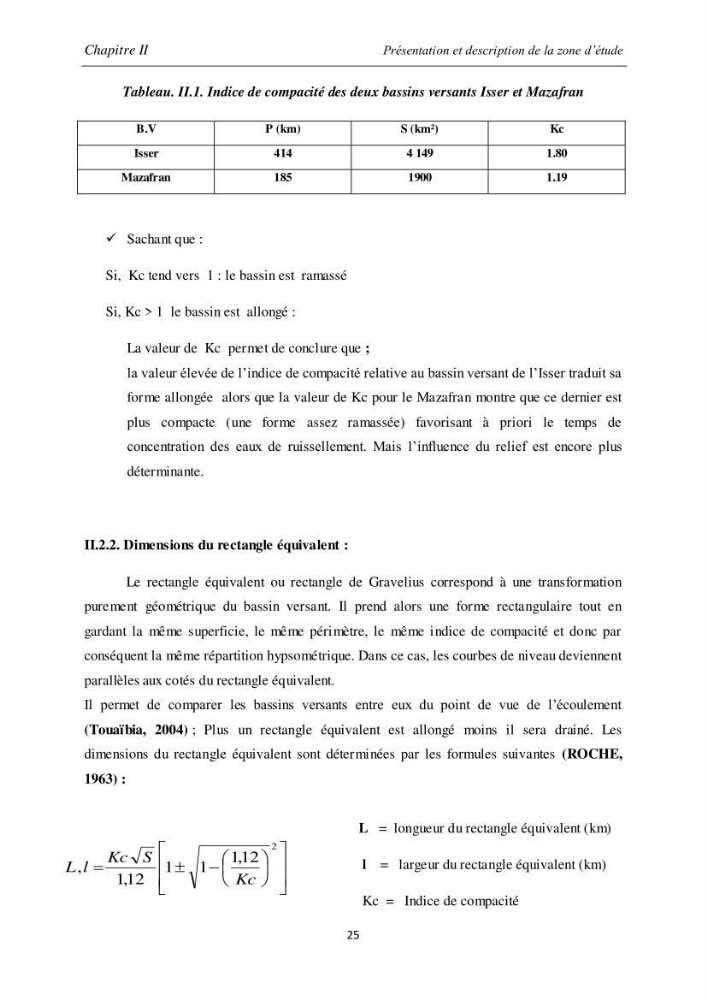

Chapitre II
Présentation et description de la zone d’étude
25
Tableau. II.1. Indice de compacité des deux bassins versants Isser et Mazafran
B.V
P (km)
S (km²)
Kc
Isser
414
4 149
1.80
Mazafran
185
1900
1.19
 Sachant que :
Si, Kc tend vers 1 : le bassin est ramassé
Si, Kc > 1 le bassin est allongé :
La valeur de Kc permet de conclure que ;
la valeur élevée de l’indice de compacité relative au bassin versant de l’Isser traduit sa
forme allongée alors que la valeur de Kc pour le Mazafran montre que ce dernier est
plus compacte (une forme assez ramassée) favorisant à priori le temps de
concentration des eaux de ruissellement. Mais l’influence du relief est encore plus
déterminante.
II.2.2. Dimensions du rectangle équivalent :
Le rectangle équivalent ou rectangle de Gravelius correspond à une transformation
purement géométrique du bassin versant. Il prend alors une forme rectangulaire tout en
gardant la même superficie, le même périmètre, le même indice de compacité et donc par
conséquent la même répartition hypsométrique. Dans ce cas, les courbes de niveau deviennent
parallèles aux cotés du rectangle équivalent.
Il permet de comparer les bassins versants entre eux du point de vue de l’écoulement
(Touaïbia, 2004) ; Plus un rectangle équivalent est allongé moins il sera drainé. Les
dimensions du rectangle équivalent sont déterminées par les formules suivantes (ROCHE,
1963) :
L = longueur du rectangle équivalent (km)
l = largeur du rectangle équivalent (km)
Kc = Indice de compacité

















2
12
,
1
1
1
12
,
1
,
Kc
S
Kc
l
L
