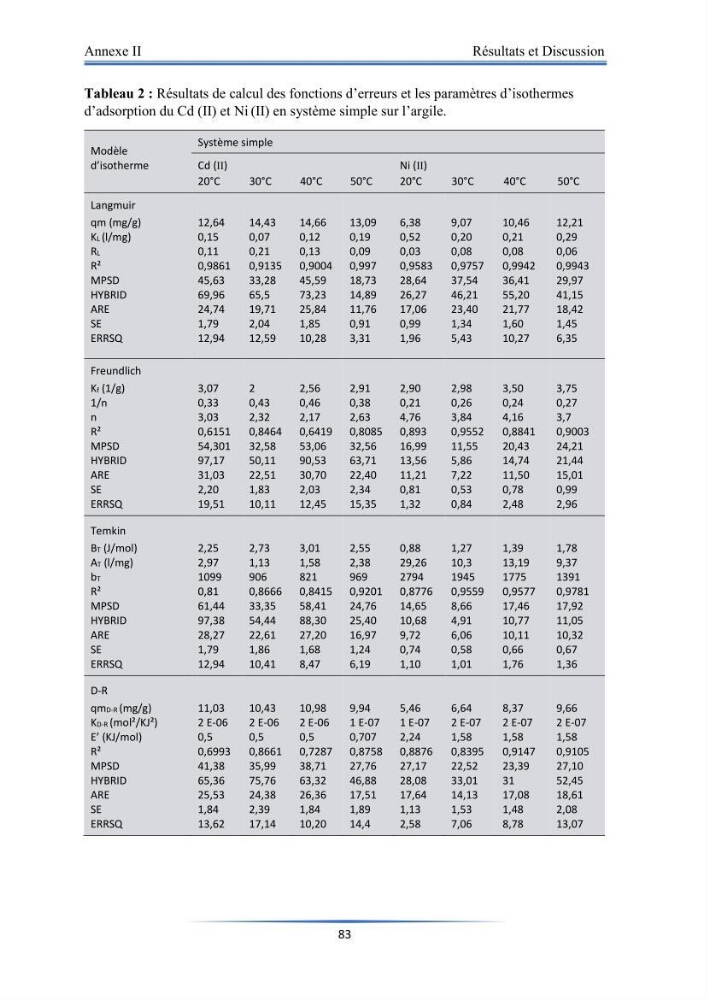

Annexe II
Résultats et Discussion
83
Tableau 2 : Résultats de calcul des fonctions d’erreurs et les paramètres d’isothermes
d’adsorption du Cd (II) et Ni (II) en système simple sur l’argile.
Modèle
d’isotherme
Système simple
Cd (II)
20°C
30°C
40°C
50°C
Ni (II)
20°C
30°C
40°C
50°C
Langmuir
qm (mg/g)
KL (l/mg)
RL
R²
MPSD
HYBRID
ARE
SE
ERRSQ
12,64
0,15
0,11
0,9861
45,63
69,96
24,74
1,79
12,94
14,43
0,07
0,21
0,9135
33,28
65,5
19,71
2,04
12,59
14,66
0,12
0,13
0,9004
45,59
73,23
25,84
1,85
10,28
13,09
0,19
0,09
0,997
18,73
14,89
11,76
0,91
3,31
6,38
0,52
0,03
0,9583
28,64
26,27
17,06
0,99
1,96
9,07
0,20
0,08
0,9757
37,54
46,21
23,40
1,34
5,43
10,46
0,21
0,08
0,9942
36,41
55,20
21,77
1,60
10,27
12,21
0,29
0,06
0,9943
29,97
41,15
18,42
1,45
6,35
Freundlich
Kf (1/g)
1/n
n
R²
MPSD
HYBRID
ARE
SE
ERRSQ
3,07
0,33
3,03
0,6151
54,301
97,17
31,03
2,20
19,51
2
0,43
2,32
0,8464
32,58
50,11
22,51
1,83
10,11
2,56
0,46
2,17
0,6419
53,06
90,53
30,70
2,03
12,45
2,91
0,38
2,63
0,8085
32,56
63,71
22,40
2,34
15,35
2,90
0,21
4,76
0,893
16,99
13,56
11,21
0,81
1,32
2,98
0,26
3,84
0,9552
11,55
5,86
7,22
0,53
0,84
3,50
0,24
4,16
0,8841
20,43
14,74
11,50
0,78
2,48
3,75
0,27
3,7
0,9003
24,21
21,44
15,01
0,99
2,96
Temkin
BT (J/mol)
AT (l/mg)
bT
R²
MPSD
HYBRID
ARE
SE
ERRSQ
2,25
2,97
1099
0,81
61,44
97,38
28,27
1,79
12,94
2,73
1,13
906
0,8666
33,35
54,44
22,61
1,86
10,41
3,01
1,58
821
0,8415
58,41
88,30
27,20
1,68
8,47
2,55
2,38
969
0,9201
24,76
25,40
16,97
1,24
6,19
0,88
29,26
2794
0,8776
14,65
10,68
9,72
0,74
1,10
1,27
10,3
1945
0,9559
8,66
4,91
6,06
0,58
1,01
1,39
13,19
1775
0,9577
17,46
10,77
10,11
0,66
1,76
1,78
9,37
1391
0,9781
17,92
11,05
10,32
0,67
1,36
D-R
qmD-R (mg/g)
KD-R (mol²/KJ²)
E’ (KJ/mol)
R²
MPSD
HYBRID
ARE
SE
ERRSQ
11,03
2 E-06
0,5
0,6993
41,38
65,36
25,53
1,84
13,62
10,43
2 E-06
0,5
0,8661
35,99
75,76
24,38
2,39
17,14
10,98
2 E-06
0,5
0,7287
38,71
63,32
26,36
1,84
10,20
9,94
1 E-07
0,707
0,8758
27,76
46,88
17,51
1,89
14,4
5,46
1 E-07
2,24
0,8876
27,17
28,08
17,64
1,13
2,58
6,64
2 E-07
1,58
0,8395
22,52
33,01
14,13
1,53
7,06
8,37
2 E-07
1,58
0,9147
23,39
31
17,08
1,48
8,78
9,66
2 E-07
1,58
0,9105
27,10
52,45
18,61
2,08
13,07
Résultats et Discussion
83
Tableau 2 : Résultats de calcul des fonctions d’erreurs et les paramètres d’isothermes
d’adsorption du Cd (II) et Ni (II) en système simple sur l’argile.
Modèle
d’isotherme
Système simple
Cd (II)
20°C
30°C
40°C
50°C
Ni (II)
20°C
30°C
40°C
50°C
Langmuir
qm (mg/g)
KL (l/mg)
RL
R²
MPSD
HYBRID
ARE
SE
ERRSQ
12,64
0,15
0,11
0,9861
45,63
69,96
24,74
1,79
12,94
14,43
0,07
0,21
0,9135
33,28
65,5
19,71
2,04
12,59
14,66
0,12
0,13
0,9004
45,59
73,23
25,84
1,85
10,28
13,09
0,19
0,09
0,997
18,73
14,89
11,76
0,91
3,31
6,38
0,52
0,03
0,9583
28,64
26,27
17,06
0,99
1,96
9,07
0,20
0,08
0,9757
37,54
46,21
23,40
1,34
5,43
10,46
0,21
0,08
0,9942
36,41
55,20
21,77
1,60
10,27
12,21
0,29
0,06
0,9943
29,97
41,15
18,42
1,45
6,35
Freundlich
Kf (1/g)
1/n
n
R²
MPSD
HYBRID
ARE
SE
ERRSQ
3,07
0,33
3,03
0,6151
54,301
97,17
31,03
2,20
19,51
2
0,43
2,32
0,8464
32,58
50,11
22,51
1,83
10,11
2,56
0,46
2,17
0,6419
53,06
90,53
30,70
2,03
12,45
2,91
0,38
2,63
0,8085
32,56
63,71
22,40
2,34
15,35
2,90
0,21
4,76
0,893
16,99
13,56
11,21
0,81
1,32
2,98
0,26
3,84
0,9552
11,55
5,86
7,22
0,53
0,84
3,50
0,24
4,16
0,8841
20,43
14,74
11,50
0,78
2,48
3,75
0,27
3,7
0,9003
24,21
21,44
15,01
0,99
2,96
Temkin
BT (J/mol)
AT (l/mg)
bT
R²
MPSD
HYBRID
ARE
SE
ERRSQ
2,25
2,97
1099
0,81
61,44
97,38
28,27
1,79
12,94
2,73
1,13
906
0,8666
33,35
54,44
22,61
1,86
10,41
3,01
1,58
821
0,8415
58,41
88,30
27,20
1,68
8,47
2,55
2,38
969
0,9201
24,76
25,40
16,97
1,24
6,19
0,88
29,26
2794
0,8776
14,65
10,68
9,72
0,74
1,10
1,27
10,3
1945
0,9559
8,66
4,91
6,06
0,58
1,01
1,39
13,19
1775
0,9577
17,46
10,77
10,11
0,66
1,76
1,78
9,37
1391
0,9781
17,92
11,05
10,32
0,67
1,36
D-R
qmD-R (mg/g)
KD-R (mol²/KJ²)
E’ (KJ/mol)
R²
MPSD
HYBRID
ARE
SE
ERRSQ
11,03
2 E-06
0,5
0,6993
41,38
65,36
25,53
1,84
13,62
10,43
2 E-06
0,5
0,8661
35,99
75,76
24,38
2,39
17,14
10,98
2 E-06
0,5
0,7287
38,71
63,32
26,36
1,84
10,20
9,94
1 E-07
0,707
0,8758
27,76
46,88
17,51
1,89
14,4
5,46
1 E-07
2,24
0,8876
27,17
28,08
17,64
1,13
2,58
6,64
2 E-07
1,58
0,8395
22,52
33,01
14,13
1,53
7,06
8,37
2 E-07
1,58
0,9147
23,39
31
17,08
1,48
8,78
9,66
2 E-07
1,58
0,9105
27,10
52,45
18,61
2,08
13,07
