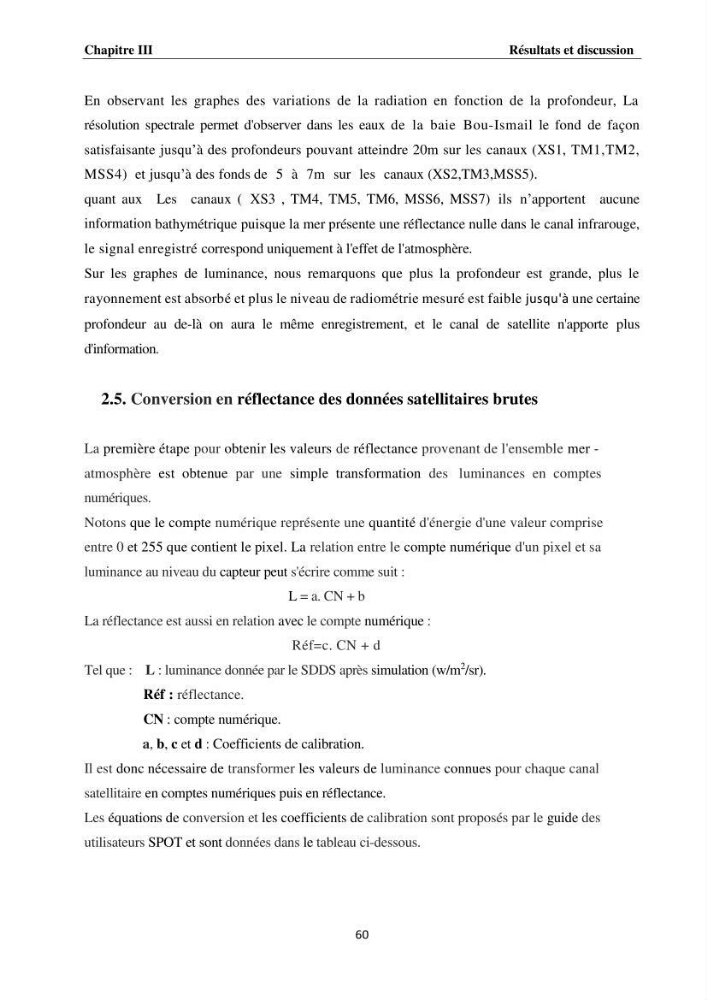

Chapitre III
Résultats et discussion
60
En observant les graphes des variations de la radiation en fonction de la profondeur, La
résolution spectrale permet d'observer dans les eaux de la baie Bou-Ismail le fond de façon
satisfaisante jusqu’à des profondeurs pouvant atteindre 20m sur les canaux (XS1, TM1,TM2,
MSS4) et jusqu’à des fonds de 5 à 7m sur les canaux (XS2,TM3,MSS5).
quant aux Les canaux ( XS3 , TM4, TM5, TM6, MSS6, MSS7) ils n’apportent aucune
information bathymétrique puisque la mer présente une réflectance nulle dans le canal infrarouge,
le signal enregistré correspond uniquement à l'effet de l'atmosphère.
Sur les graphes de luminance, nous remarquons que plus la profondeur est grande, plus le
rayonnement est absorbé et plus le niveau de radiométrie mesuré est faible jusqu'à une certaine
profondeur au de-là on aura le même enregistrement, et le canal de satellite n'apporte plus
d'information.
2.5. Conversion en réflectance des données satellitaires brutes
La première étape pour obtenir les valeurs de réflectance provenant de l'ensemble mer -
atmosphère est obtenue par une simple transformation des luminances en comptes
numériques.
Notons que le compte numérique représente une quantité d'énergie d'une valeur comprise
entre 0 et 255 que contient le pixel. La relation entre le compte numérique d'un pixel et sa
luminance au niveau du capteur peut s'écrire comme suit :
L = a. CN + b
La réflectance est aussi en relation avec le compte numérique :
Réf=c. CN + d
Tel que : L : luminance donnée par le SDDS après simulation (w/m
2
/sr).
Réf : réflectance.
CN : compte numérique.
a, b, c et d : Coefficients de calibration.
Il est donc nécessaire de transformer les valeurs de luminance connues pour chaque canal
satellitaire en comptes numériques puis en réflectance.
Les équations de conversion et les coefficients de calibration sont proposés par le guide des
utilisateurs SPOT et sont données dans le tableau ci-dessous.
Résultats et discussion
60
En observant les graphes des variations de la radiation en fonction de la profondeur, La
résolution spectrale permet d'observer dans les eaux de la baie Bou-Ismail le fond de façon
satisfaisante jusqu’à des profondeurs pouvant atteindre 20m sur les canaux (XS1, TM1,TM2,
MSS4) et jusqu’à des fonds de 5 à 7m sur les canaux (XS2,TM3,MSS5).
quant aux Les canaux ( XS3 , TM4, TM5, TM6, MSS6, MSS7) ils n’apportent aucune
information bathymétrique puisque la mer présente une réflectance nulle dans le canal infrarouge,
le signal enregistré correspond uniquement à l'effet de l'atmosphère.
Sur les graphes de luminance, nous remarquons que plus la profondeur est grande, plus le
rayonnement est absorbé et plus le niveau de radiométrie mesuré est faible jusqu'à une certaine
profondeur au de-là on aura le même enregistrement, et le canal de satellite n'apporte plus
d'information.
2.5. Conversion en réflectance des données satellitaires brutes
La première étape pour obtenir les valeurs de réflectance provenant de l'ensemble mer -
atmosphère est obtenue par une simple transformation des luminances en comptes
numériques.
Notons que le compte numérique représente une quantité d'énergie d'une valeur comprise
entre 0 et 255 que contient le pixel. La relation entre le compte numérique d'un pixel et sa
luminance au niveau du capteur peut s'écrire comme suit :
L = a. CN + b
La réflectance est aussi en relation avec le compte numérique :
Réf=c. CN + d
Tel que : L : luminance donnée par le SDDS après simulation (w/m
2
/sr).
Réf : réflectance.
CN : compte numérique.
a, b, c et d : Coefficients de calibration.
Il est donc nécessaire de transformer les valeurs de luminance connues pour chaque canal
satellitaire en comptes numériques puis en réflectance.
Les équations de conversion et les coefficients de calibration sont proposés par le guide des
utilisateurs SPOT et sont données dans le tableau ci-dessous.
