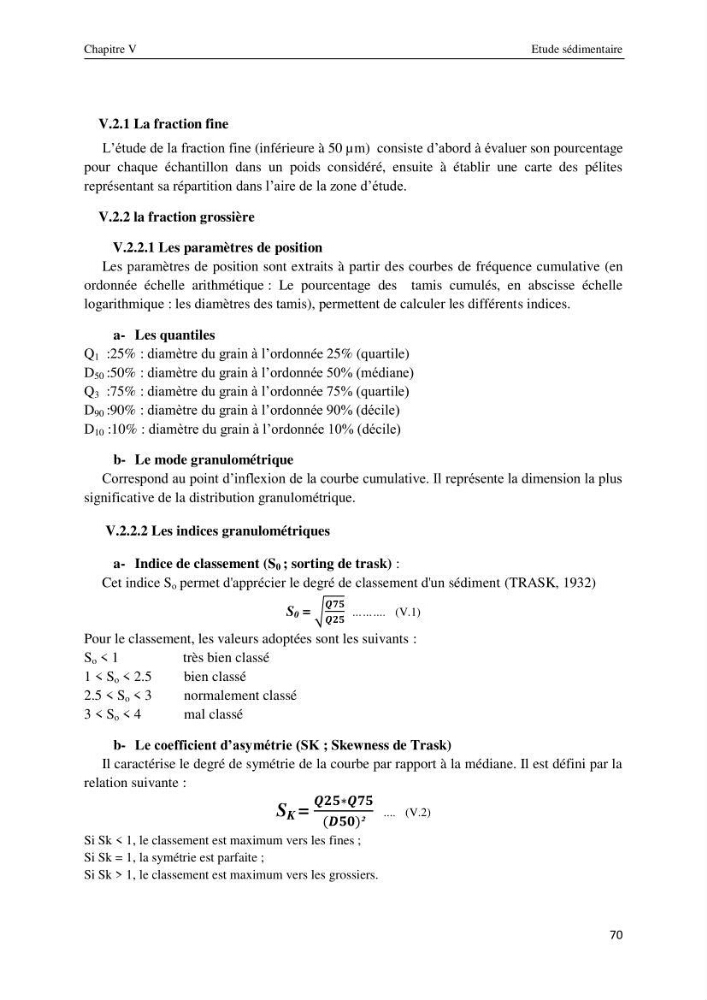

Chapitre V
Etude sédimentaire
70
V.2.1 La fraction fine
L’étude de la fraction fine (inférieure à 50 µm) consiste d’abord à évaluer son pourcentage
pour chaque échantillon dans un poids considéré, ensuite à établir une carte des pélites
représentant sa répartition dans l’aire de la zone d’étude.
V.2.2 la fraction grossière
V.2.2.1 Les paramètres de position
Les paramètres de position sont extraits à partir des courbes de fréquence cumulative (en
ordonnée échelle arithmétique : Le pourcentage des tamis cumulés, en abscisse échelle
logarithmique : les diamètres des tamis), permettent de calculer les différents indices.
a- Les quantiles
Q 1 :25% : diamètre du grain à l’ordonnée 25% (quartile)
D 50 :50% : diamètre du grain à l’ordonnée 50% (médiane)
Q 3 :75% : diamètre du grain à l’ordonnée 75% (quartile)
D 90 :90% : diamètre du grain à l’ordonnée 90% (décile)
D 10 :10% : diamètre du grain à l’ordonnée 10% (décile)
b- Le mode granulométrique
Correspond au point d’inflexion de la courbe cumulative. Il représente la dimension la plus
significative de la distribution granulométrique.
V.2.2.2 Les indices granulométriques
a- Indice de classement (S 0 ; sorting de trask) :
Cet indice S o permet d'apprécier le degré de classement d'un sédiment (TRASK, 1932)
S 0 =
………. (V.1)
Pour le classement, les valeurs adoptées sont les suivants :
S o < 1
très bien classé
1 < S o < 2.5
bien classé
2.5 < S o < 3
normalement classé
3 < S o < 4
mal classé
b- Le coefficient d’asymétrie (SK ; Skewness de Trask)
Il caractérise le degré de symétrie de la courbe par rapport à la médiane. Il est défini par la
relation suivante :
S K =
…. (V.2)
Si Sk < 1, le classement est maximum vers les fines ;
Si Sk = 1, la symétrie est parfaite ;
Si Sk > 1, le classement est maximum vers les grossiers.
