Chapitre IV
Étude courantologique
61

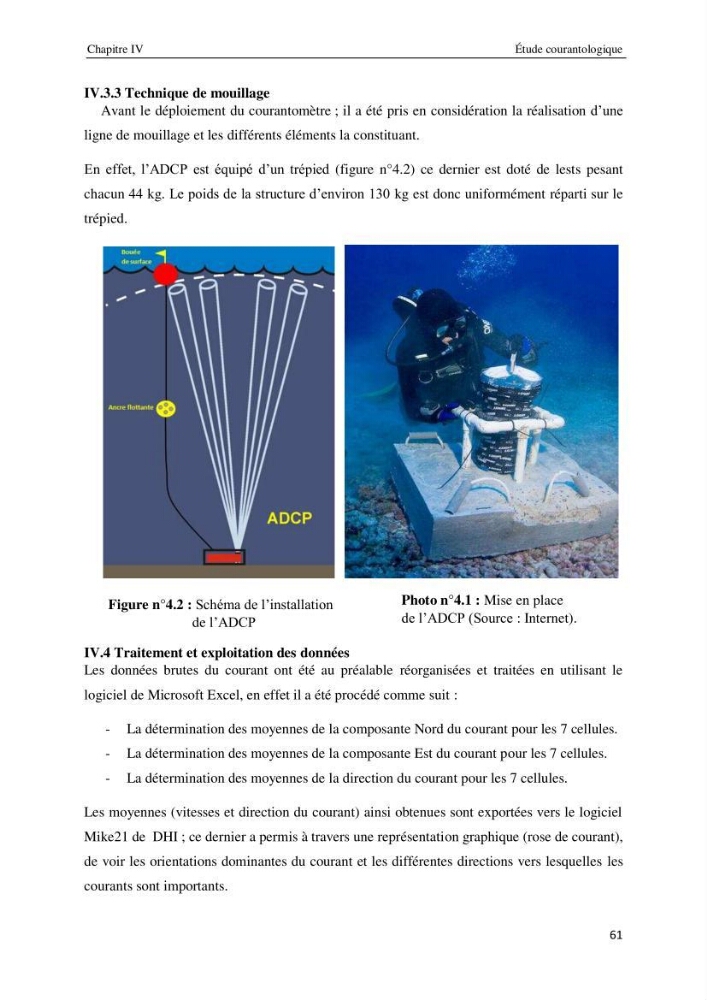

IV.3.3 Technique de mouillage
Avant le déploiement du courantomètre ; il a été pris en considération la réalisation d’une
ligne de mouillage et les différents éléments la constituant.
En effet, l’ADCP est équipé d’un trépied (figure n°4.2) ce dernier est doté de lests pesant
chacun 44 kg. Le poids de la structure d’environ 130 kg est donc uniformément réparti sur le
trépied.
IV.4 Traitement et exploitation des données
Les données brutes du courant ont été au préalable réorganisées et traitées en utilisant le
logiciel de Microsoft Excel, en effet il a été procédé comme suit :
- La détermination des moyennes de la composante Nord du courant pour les 7 cellules.
- La détermination des moyennes de la composante Est du courant pour les 7 cellules.
- La détermination des moyennes de la direction du courant pour les 7 cellules.
Les moyennes (vitesses et direction du courant) ainsi obtenues sont exportées vers le logiciel
Mike21 de DHI ; ce dernier a permis à travers une représentation graphique (rose de courant),
de voir les orientations dominantes du courant et les différentes directions vers lesquelles les
courants sont importants.
Photo n°4.1 : Mise en place
de l’ADCP (Source : Internet).
Figure n°4.2 : Schéma de l’installation
de l’ADCP
