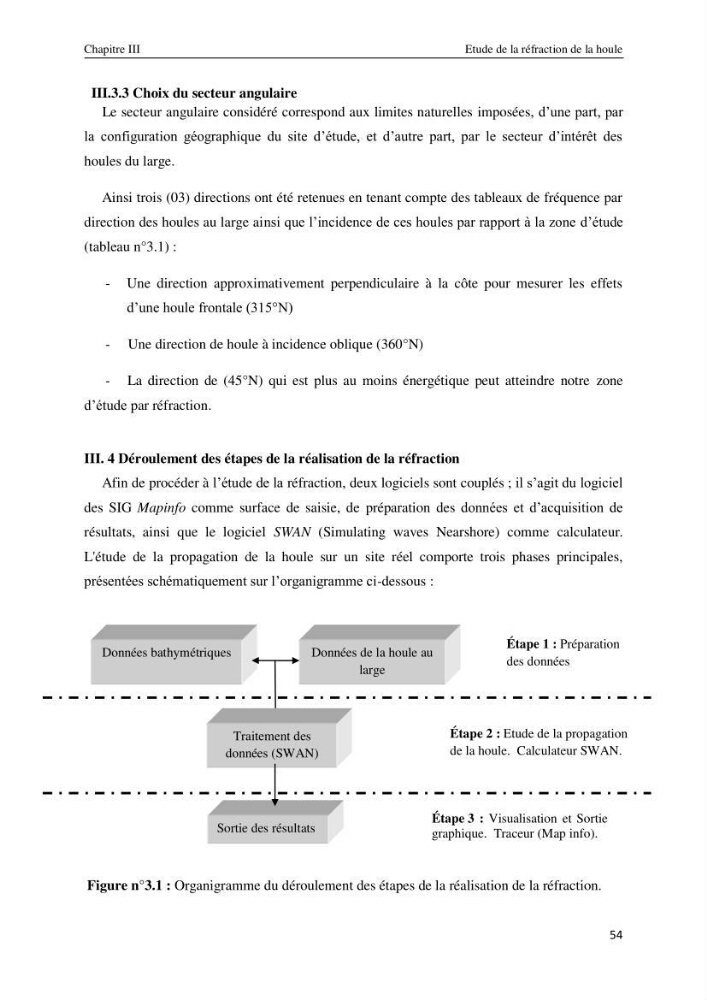

Chapitre III
Etude de la réfraction de la houle
54
III.3.3 Choix du secteur angulaire
Le secteur angulaire considéré correspond aux limites naturelles imposées, d’une part, par
la configuration géographique du site d’étude, et d’autre part, par le secteur d’intérêt des
houles du large.
Ainsi trois (03) directions ont été retenues en tenant compte des tableaux de fréquence par
direction des houles au large ainsi que l’incidence de ces houles par rapport à la zone d’étude
(tableau n°3.1) :
- Une direction approximativement perpendiculaire à la côte pour mesurer les effets
d’une houle frontale (315°N)
- Une direction de houle à incidence oblique (360°N)
- La direction de (45°N) qui est plus au moins énergétique peut atteindre notre zone
d’étude par réfraction.
III. 4 Déroulement des étapes de la réalisation de la réfraction
Afin de procéder à l’étude de la réfraction, deux logiciels sont couplés ; il s’agit du logiciel
des SIG Mapinfo comme surface de saisie, de préparation des données et d’acquisition de
résultats, ainsi que le logiciel SWAN (Simulating waves Nearshore) comme calculateur.
L'étude de la propagation de la houle sur un site réel comporte trois phases principales,
présentées schématiquement sur l’organigramme ci-dessous :
Données de la houle au
large
Données bathymétriques
Traitement des
données (SWAN)
Sortie des résultats
Figure n°3.1 : Organigramme du déroulement des étapes de la réalisation de la réfraction.
Étape 1 : Préparation
des données
Étape 3 : Visualisation et Sortie
graphique. Traceur (Map info).
Étape 2 : Etude de la propagation
de la houle. Calculateur SWAN.
