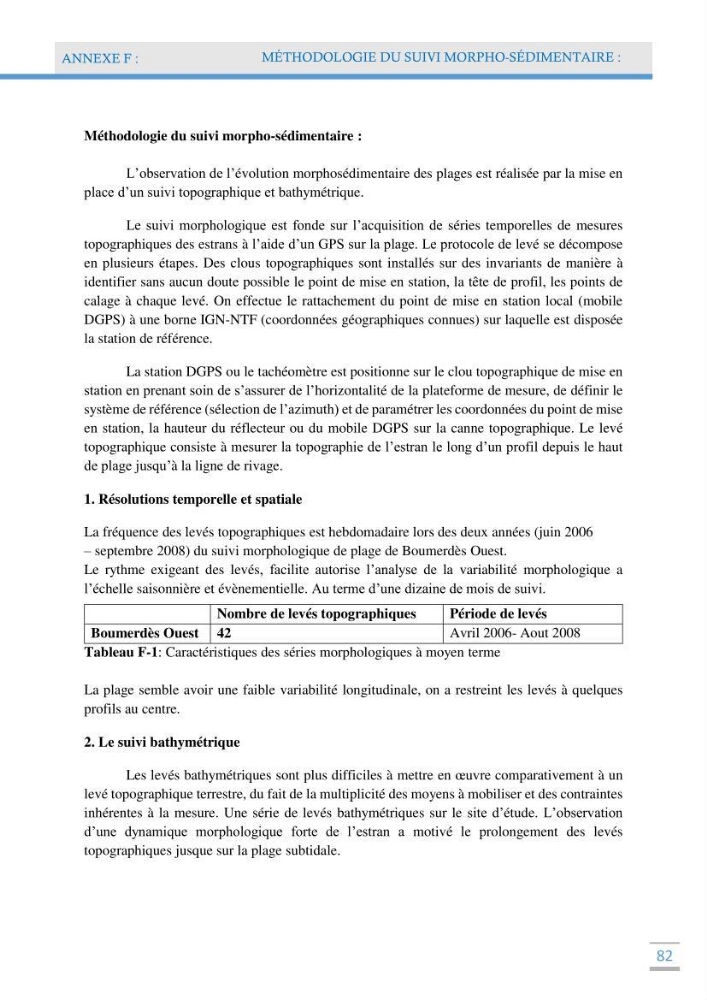

ANNEXE F :
MÉTHODOLOGIE DU SUIVI MORPHO-SÉDIMENTAIRE :
82
Méthodologie du suivi morpho-sédimentaire :
L’observation de l’évolution morphosédimentaire des plages est réalisée par la mise en
place d’un suivi topographique et bathymétrique.
Le suivi morphologique est fonde sur l’acquisition de séries temporelles de mesures
topographiques des estrans à l’aide d’un GPS sur la plage. Le protocole de levé se décompose
en plusieurs étapes. Des clous topographiques sont installés sur des invariants de manière à
identifier sans aucun doute possible le point de mise en station, la tête de profil, les points de
calage à chaque levé. On effectue le rattachement du point de mise en station local (mobile
DGPS) à une borne IGN-NTF (coordonnées géographiques connues) sur laquelle est disposée
la station de référence.
La station DGPS ou le tachéomètre est positionne sur le clou topographique de mise en
station en prenant soin de s’assurer de l’horizontalité de la plateforme de mesure, de définir le
système de référence (sélection de l’azimuth) et de paramétrer les coordonnées du point de mise
en station, la hauteur du réflecteur ou du mobile DGPS sur la canne topographique. Le levé
topographique consiste à mesurer la topographie de l’estran le long d’un profil depuis le haut
de plage jusqu’à la ligne de rivage.
1. Résolutions temporelle et spatiale
La fréquence des levés topographiques est hebdomadaire lors des deux années (juin 2006
– septembre 2008) du suivi morphologique de plage de Boumerdès Ouest.
Le rythme exigeant des levés, facilite autorise l’analyse de la variabilité morphologique a
l’échelle saisonnière et évènementielle. Au terme d’une dizaine de mois de suivi.
Tableau F-1: Caractéristiques des séries morphologiques à moyen terme
La plage semble avoir une faible variabilité longitudinale, on a restreint les levés à quelques
profils au centre.
2. Le suivi bathymétrique
Les levés bathymétriques sont plus difficiles à mettre en œuvre comparativement à un
levé topographique terrestre, du fait de la multiplicité des moyens à mobiliser et des contraintes
inhérentes à la mesure. Une série de levés bathymétriques sur le site d’étude. L’observation
d’une dynamique morphologique forte de l’estran a motivé le prolongement des levés
topographiques jusque sur la plage subtidale.
Nombre de levés topographiques
Période de levés
Boumerdès Ouest 42
Avril 2006- Aout 2008
