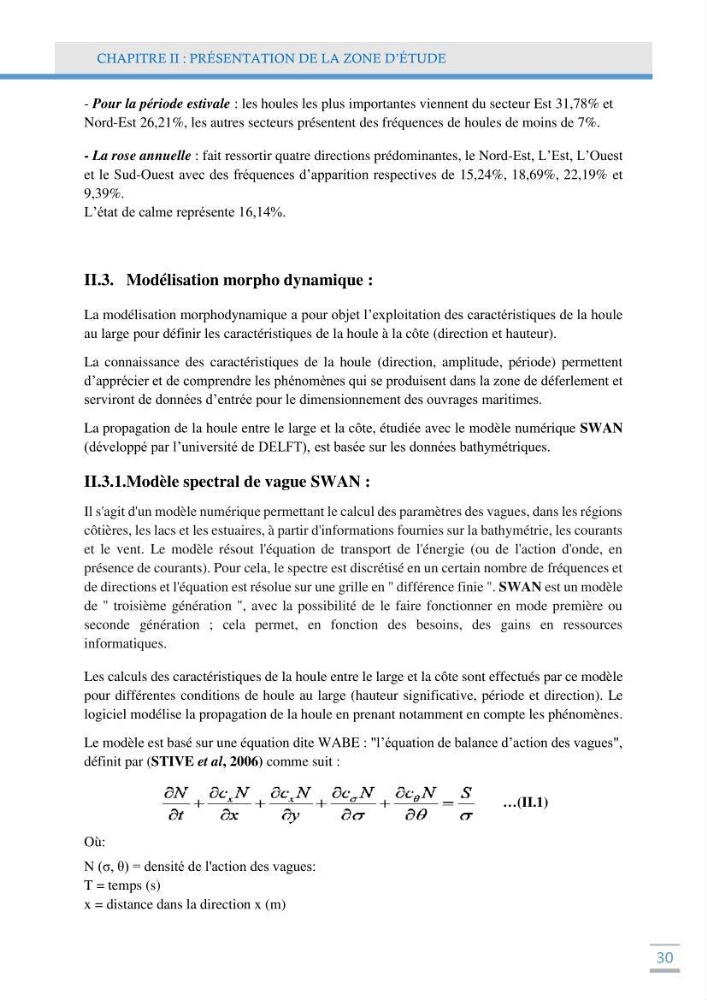

CHAPITRE II : PRÉSENTATION DE LA ZONE D’ÉTUDE
30
- Pour la période estivale : les houles les plus importantes viennent du secteur Est 31,78% et
Nord-Est 26,21%, les autres secteurs présentent des fréquences de houles de moins de 7%.
- La rose annuelle : fait ressortir quatre directions prédominantes, le Nord-Est, L’Est, L’Ouest
et le Sud-Ouest avec des fréquences d’apparition respectives de 15,24%, 18,69%, 22,19% et
9,39%.
L’état de calme représente 16,14%.
II.3. Modélisation morpho dynamique :
La modélisation morphodynamique a pour objet l’exploitation des caractéristiques de la houle
au large pour définir les caractéristiques de la houle à la côte (direction et hauteur).
La connaissance des caractéristiques de la houle (direction, amplitude, période) permettent
d’apprécier et de comprendre les phénomènes qui se produisent dans la zone de déferlement et
serviront de données d’entrée pour le dimensionnement des ouvrages maritimes.
La propagation de la houle entre le large et la côte, étudiée avec le modèle numérique SWAN
(développé par l’université de DELFT), est basée sur les données bathymétriques.
II.3.1.Modèle spectral de vague SWAN :
Il s'agit d'un modèle numérique permettant le calcul des paramètres des vagues, dans les régions
côtières, les lacs et les estuaires, à partir d'informations fournies sur la bathymétrie, les courants
et le vent. Le modèle résout l'équation de transport de l'énergie (ou de l'action d'onde, en
présence de courants). Pour cela, le spectre est discrétisé en un certain nombre de fréquences et
de directions et l'équation est résolue sur une grille en " différence finie ". SWAN est un modèle
de " troisième génération ", avec la possibilité de le faire fonctionner en mode première ou
seconde génération ; cela permet, en fonction des besoins, des gains en ressources
informatiques.
Les calculs des caractéristiques de la houle entre le large et la côte sont effectués par ce modèle
pour différentes conditions de houle au large (hauteur significative, période et direction). Le
logiciel modélise la propagation de la houle en prenant notamment en compte les phénomènes.
Le modèle est basé sur une équation dite WABE : "l’équation de balance d’action des vagues",
définit par (STIVE et al, 2006) comme suit :
Où:
N (σ, θ) = densité de l'action des vagues:
T = temps (s)
x = distance dans la direction x (m)
…(II.1)
