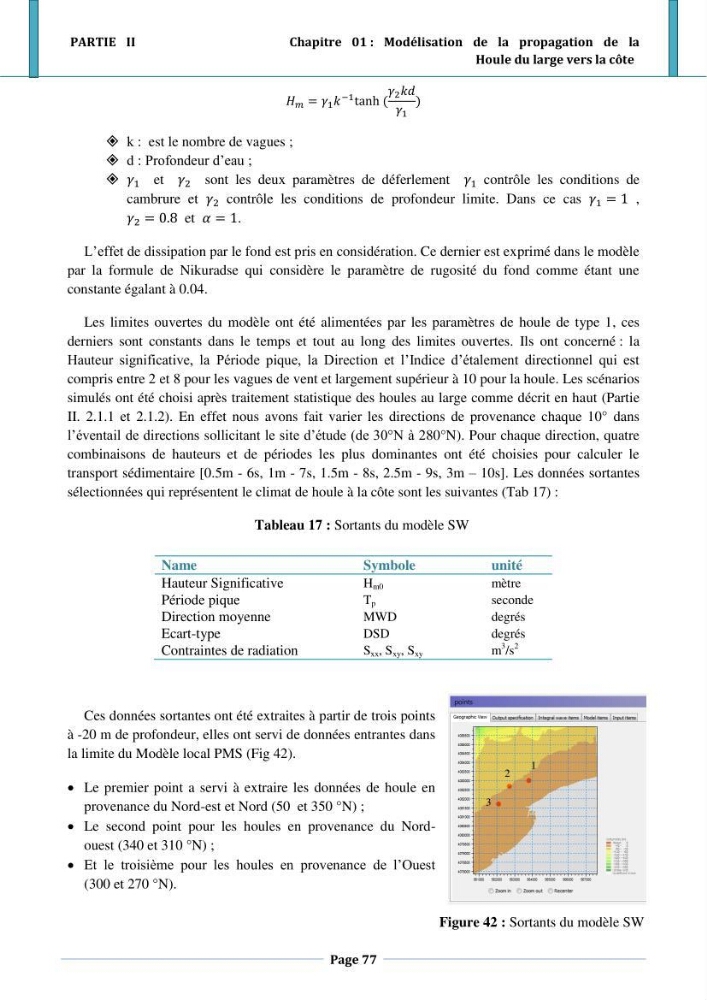

PARTIE II
Chapitre 01 : Modélisation de la propagation de la
Houle du large vers la côte
Page 77
Figure 42 : Sortants du modèle SW
k : est le nombre de vagues ;
d : Profondeur d’eau ;
et
sont les deux paramètres de déferlement
contrôle les conditions de
cambrure et
contrôle les conditions de profondeur limite. Dans ce cas
,
et
.
L’effet de dissipation par le fond est pris en considération. Ce dernier est exprimé dans le modèle
par la formule de Nikuradse qui considère le paramètre de rugosité du fond comme étant une
constante égalant à 0.04.
Les limites ouvertes du modèle ont été alimentées par les paramètres de houle de type 1, ces
derniers sont constants dans le temps et tout au long des limites ouvertes. Ils ont concerné : la
Hauteur significative, la Période pique, la Direction et l’Indice d’étalement directionnel qui est
compris entre 2 et 8 pour les vagues de vent et largement supérieur à 10 pour la houle. Les scénarios
simulés ont été choisi après traitement statistique des houles au large comme décrit en haut (Partie
II. 2.1.1 et 2.1.2). En effet nous avons fait varier les directions de provenance chaque 10° dans
l’éventail de directions sollicitant le site d’étude (de 30°N à 280°N). Pour chaque direction, quatre
combinaisons de hauteurs et de périodes les plus dominantes ont été choisies pour calculer le
transport sédimentaire [0.5m - 6s, 1m - 7s, 1.5m - 8s, 2.5m - 9s, 3m – 10s]. Les données sortantes
sélectionnées qui représentent le climat de houle à la côte sont les suivantes (Tab 17) :
Tableau 17 : Sortants du modèle SW
Name
Symbole
unité
Hauteur Significative
H m0
mètre
Période pique
T p
seconde
Direction moyenne
MWD
degrés
Ecart-type
DSD
degrés
Contraintes de radiation
S xx , S xy , S xy
m
3
/s
2
Ces données sortantes ont été extraites à partir de trois points
à -20 m de profondeur, elles ont servi de données entrantes dans
la limite du Modèle local PMS (Fig 42).
Le premier point a servi à extraire les données de houle en
provenance du Nord-est et Nord (50 et 350 °N) ;
Le second point pour les houles en provenance du Nordouest (340 et 310 °N) ;
Et le troisième pour les houles en provenance de l’Ouest
(300 et 270 °N).
1
2
3
