PARTIE II
Chapitre 01 : Modélisation de la propagation de la
Houle du large vers la côte

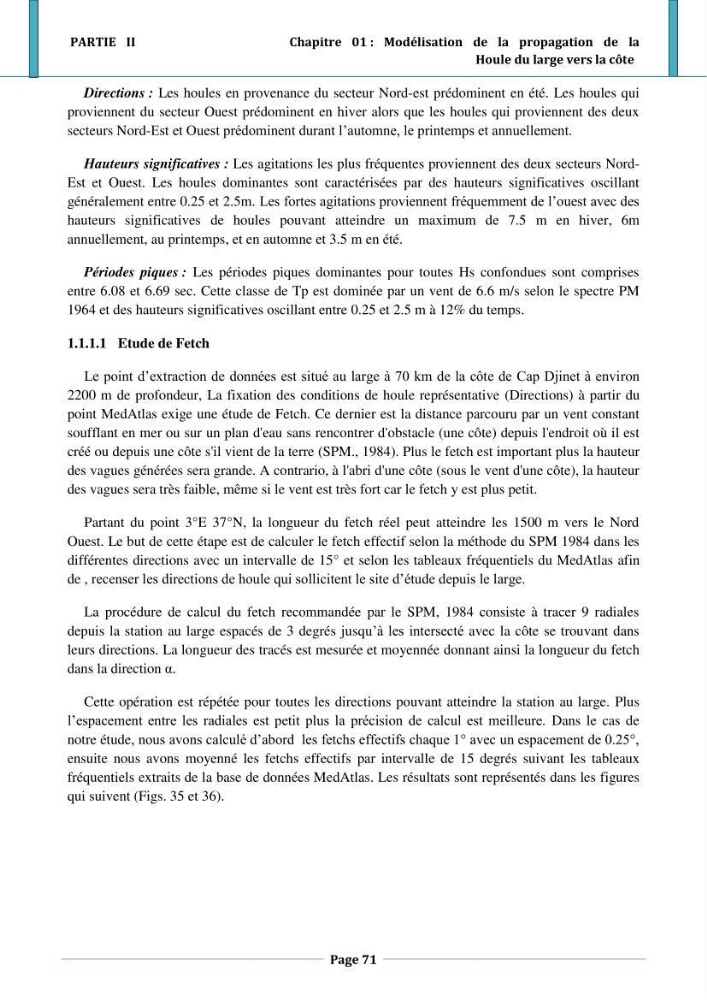

Page 71
Directions : Les houles en provenance du secteur Nord-est prédominent en été. Les houles qui
proviennent du secteur Ouest prédominent en hiver alors que les houles qui proviennent des deux
secteurs Nord-Est et Ouest prédominent durant l’automne, le printemps et annuellement.
Hauteurs significatives : Les agitations les plus fréquentes proviennent des deux secteurs NordEst et Ouest. Les houles dominantes sont caractérisées par des hauteurs significatives oscillant
généralement entre 0.25 et 2.5m. Les fortes agitations proviennent fréquemment de l’ouest avec des
hauteurs significatives de houles pouvant atteindre un maximum de 7.5 m en hiver, 6m
annuellement, au printemps, et en automne et 3.5 m en été.
Périodes piques : Les périodes piques dominantes pour toutes Hs confondues sont comprises
entre 6.08 et 6.69 sec. Cette classe de Tp est dominée par un vent de 6.6 m/s selon le spectre PM
1964 et des hauteurs significatives oscillant entre 0.25 et 2.5 m à 12% du temps.
1.1.1.1 Etude de Fetch
Le point d’extraction de données est situé au large à 70 km de la côte de Cap Djinet à environ
2200 m de profondeur, La fixation des conditions de houle représentative (Directions) à partir du
point MedAtlas exige une étude de Fetch. Ce dernier est la distance parcouru par un vent constant
soufflant en mer ou sur un plan d'eau sans rencontrer d'obstacle (une côte) depuis l'endroit où il est
créé ou depuis une côte s'il vient de la terre (SPM., 1984). Plus le fetch est important plus la hauteur
des vagues générées sera grande. A contrario, à l'abri d'une côte (sous le vent d'une côte), la hauteur
des vagues sera très faible, même si le vent est très fort car le fetch y est plus petit.
Partant du point 3°E 37°N, la longueur du fetch réel peut atteindre les 1500 m vers le Nord
Ouest. Le but de cette étape est de calculer le fetch effectif selon la méthode du SPM 1984 dans les
différentes directions avec un intervalle de 15° et selon les tableaux fréquentiels du MedAtlas afin
de , recenser les directions de houle qui sollicitent le site d’étude depuis le large.
La procédure de calcul du fetch recommandée par le SPM, 1984 consiste à tracer 9 radiales
depuis la station au large espacés de 3 degrés jusqu’à les intersecté avec la côte se trouvant dans
leurs directions. La longueur des tracés est mesurée et moyennée donnant ainsi la longueur du fetch
dans la direction α.
Cette opération est répétée pour toutes les directions pouvant atteindre la station au large. Plus
l’espacement entre les radiales est petit plus la précision de calcul est meilleure. Dans le cas de
notre étude, nous avons calculé d’abord les fetchs effectifs chaque 1° avec un espacement de 0.25°,
ensuite nous avons moyenné les fetchs effectifs par intervalle de 15 degrés suivant les tableaux
fréquentiels extraits de la base de données MedAtlas. Les résultats sont représentés dans les figures
qui suivent (Figs. 35 et 36).
