PARTIE III
Chapitre 01 : Présentation du Réseau Expérimental
Page 124

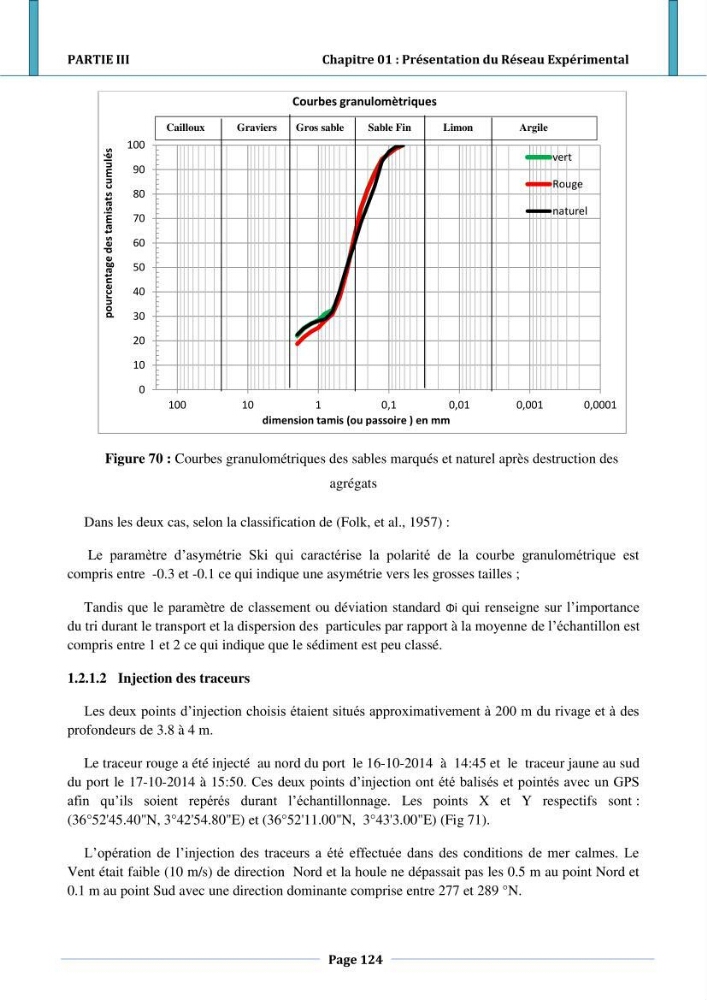

Figure 70 : Courbes granulométriques des sables marqués et naturel après destruction des
agrégats
Dans les deux cas, selon la classification de (Folk, et al., 1957) :
Le paramètre d’asymétrie Ski qui caractérise la polarité de la courbe granulométrique est
compris entre -0.3 et -0.1 ce qui indique une asymétrie vers les grosses tailles ;
Tandis que le paramètre de classement ou déviation standard Φi qui renseigne sur l’importance
du tri durant le transport et la dispersion des particules par rapport à la moyenne de l’échantillon est
compris entre 1 et 2 ce qui indique que le sédiment est peu classé.
1.2.1.2 Injection des traceurs
Les deux points d’injection choisis étaient situés approximativement à 200 m du rivage et à des
profondeurs de 3.8 à 4 m.
Le traceur rouge a été injecté au nord du port le 16-10-2014 à 14:45 et le traceur jaune au sud
du port le 17-10-2014 à 15:50. Ces deux points d’injection ont été balisés et pointés avec un GPS
afin qu’ils soient repérés durant l’échantillonnage. Les points X et Y respectifs sont :
(36°52'45.40"N, 3°42'54.80"E) et (36°52'11.00"N, 3°43'3.00"E) (Fig 71).
L’opération de l’injection des traceurs a été effectuée dans des conditions de mer calmes. Le
Vent était faible (10 m/s) de direction Nord et la houle ne dépassait pas les 0.5 m au point Nord et
0.1 m au point Sud avec une direction dominante comprise entre 277 et 289 °N.
0
10
20
30
40
50
60
70
80
90
100
0,0001
0,001
0,01
0,1
1
10
100
pourcentage
des
tamisats
cumulés
dimension tamis (ou passoire ) en mm
Courbes granulomètriques
vert
Rouge
naturel
Cailloux
Graviers
Gros sable
Sable Fin
Limon
Argile
