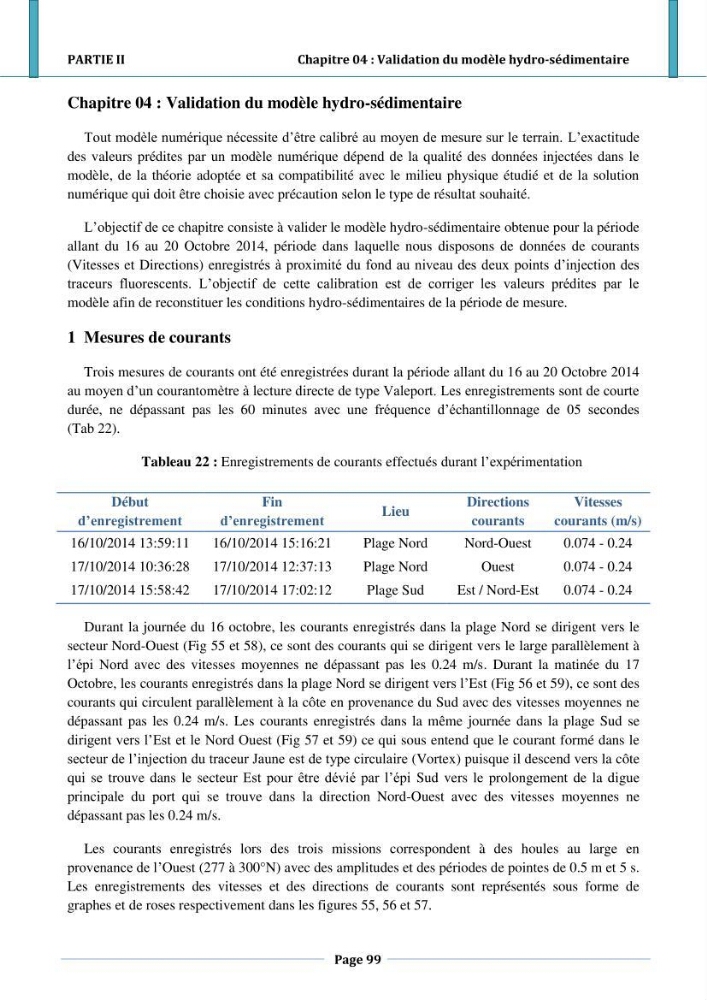

PARTIE II
Chapitre 04 : Validation du modèle hydro-sédimentaire
Page 99
Chapitre 04 : Validation du modèle hydro-sédimentaire
Tout modèle numérique nécessite d’être calibré au moyen de mesure sur le terrain. L’exactitude
des valeurs prédites par un modèle numérique dépend de la qualité des données injectées dans le
modèle, de la théorie adoptée et sa compatibilité avec le milieu physique étudié et de la solution
numérique qui doit être choisie avec précaution selon le type de résultat souhaité.
L’objectif de ce chapitre consiste à valider le modèle hydro-sédimentaire obtenue pour la période
allant du 16 au 20 Octobre 2014, période dans laquelle nous disposons de données de courants
(Vitesses et Directions) enregistrés à proximité du fond au niveau des deux points d’injection des
traceurs fluorescents. L’objectif de cette calibration est de corriger les valeurs prédites par le
modèle afin de reconstituer les conditions hydro-sédimentaires de la période de mesure.
1 Mesures de courants
Trois mesures de courants ont été enregistrées durant la période allant du 16 au 20 Octobre 2014
au moyen d’un courantomètre à lecture directe de type Valeport. Les enregistrements sont de courte
durée, ne dépassant pas les 60 minutes avec une fréquence d’échantillonnage de 05 secondes
(Tab 22).
Tableau 22 : Enregistrements de courants effectués durant l’expérimentation
Début
d’enregistrement
Fin
d’enregistrement
Lieu
Directions
courants
Vitesses
courants (m/s)
16/10/2014 13:59:11
16/10/2014 15:16:21
Plage Nord
Nord-Ouest
0.074 - 0.24
17/10/2014 10:36:28
17/10/2014 12:37:13
Plage Nord
Ouest
0.074 - 0.24
17/10/2014 15:58:42
17/10/2014 17:02:12
Plage Sud
Est / Nord-Est
0.074 - 0.24
Durant la journée du 16 octobre, les courants enregistrés dans la plage Nord se dirigent vers le
secteur Nord-Ouest (Fig 55 et 58), ce sont des courants qui se dirigent vers le large parallèlement à
l’épi Nord avec des vitesses moyennes ne dépassant pas les 0.24 m/s. Durant la matinée du 17
Octobre, les courants enregistrés dans la plage Nord se dirigent vers l’Est (Fig 56 et 59), ce sont des
courants qui circulent parallèlement à la côte en provenance du Sud avec des vitesses moyennes ne
dépassant pas les 0.24 m/s. Les courants enregistrés dans la même journée dans la plage Sud se
dirigent vers l’Est et le Nord Ouest (Fig 57 et 59) ce qui sous entend que le courant formé dans le
secteur de l’injection du traceur Jaune est de type circulaire (Vortex) puisque il descend vers la côte
qui se trouve dans le secteur Est pour être dévié par l’épi Sud vers le prolongement de la digue
principale du port qui se trouve dans la direction Nord-Ouest avec des vitesses moyennes ne
dépassant pas les 0.24 m/s.
Les courants enregistrés lors des trois missions correspondent à des houles au large en
provenance de l’Ouest (277 à 300°N) avec des amplitudes et des périodes de pointes de 0.5 m et 5 s.
Les enregistrements des vitesses et des directions de courants sont représentés sous forme de
graphes et de roses respectivement dans les figures 55, 56 et 57.
