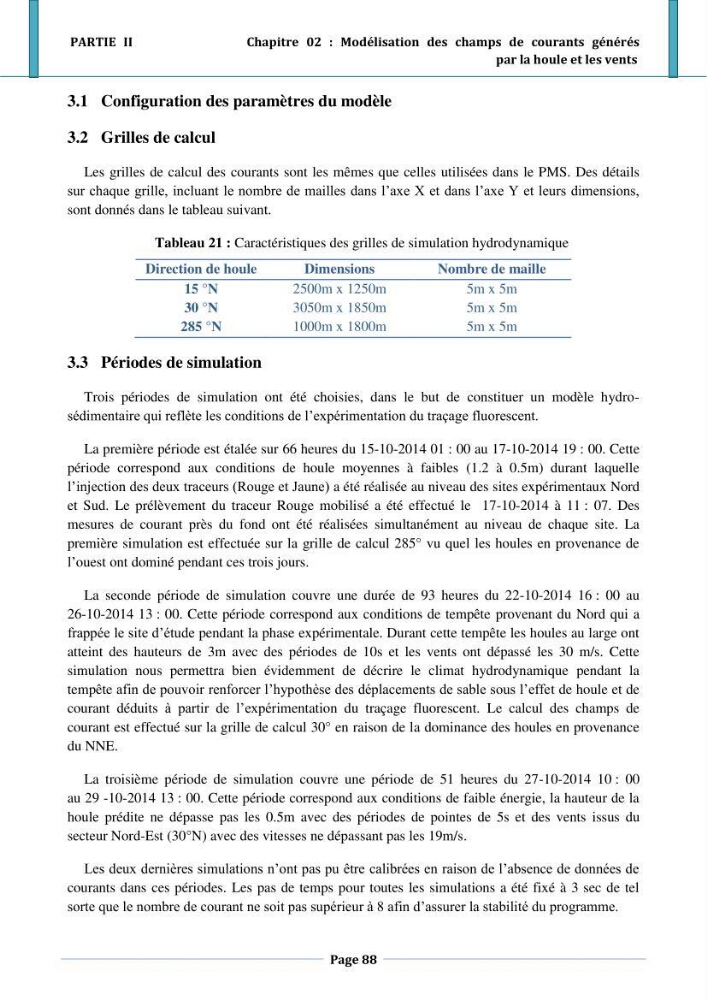

PARTIE II
Chapitre 02 : Modélisation des champs de courants générés
par la houle et les vents
Page 88
3.1 Configuration des paramètres du modèle
3.2 Grilles de calcul
Les grilles de calcul des courants sont les mêmes que celles utilisées dans le PMS. Des détails
sur chaque grille, incluant le nombre de mailles dans l’axe X et dans l’axe Y et leurs dimensions,
sont donnés dans le tableau suivant.
Tableau 21 : Caractéristiques des grilles de simulation hydrodynamique
Direction de houle
Dimensions
Nombre de maille
15 °N
2500m x 1250m
5m x 5m
30 °N
3050m x 1850m
5m x 5m
285 °N
1000m x 1800m
5m x 5m
3.3 Périodes de simulation
Trois périodes de simulation ont été choisies, dans le but de constituer un modèle hydrosédimentaire qui reflète les conditions de l’expérimentation du traçage fluorescent.
La première période est étalée sur 66 heures du 15-10-2014 01 : 00 au 17-10-2014 19 : 00. Cette
période correspond aux conditions de houle moyennes à faibles (1.2 à 0.5m) durant laquelle
l’injection des deux traceurs (Rouge et Jaune) a été réalisée au niveau des sites expérimentaux Nord
et Sud. Le prélèvement du traceur Rouge mobilisé a été effectué le 17-10-2014 à 11 : 07. Des
mesures de courant près du fond ont été réalisées simultanément au niveau de chaque site. La
première simulation est effectuée sur la grille de calcul 285° vu quel les houles en provenance de
l’ouest ont dominé pendant ces trois jours.
La seconde période de simulation couvre une durée de 93 heures du 22-10-2014 16 : 00 au
26-10-2014 13 : 00. Cette période correspond aux conditions de tempête provenant du Nord qui a
frappée le site d’étude pendant la phase expérimentale. Durant cette tempête les houles au large ont
atteint des hauteurs de 3m avec des périodes de 10s et les vents ont dépassé les 30 m/s. Cette
simulation nous permettra bien évidemment de décrire le climat hydrodynamique pendant la
tempête afin de pouvoir renforcer l’hypothèse des déplacements de sable sous l’effet de houle et de
courant déduits à partir de l’expérimentation du traçage fluorescent. Le calcul des champs de
courant est effectué sur la grille de calcul 30° en raison de la dominance des houles en provenance
du NNE.
La troisième période de simulation couvre une période de 51 heures du 27-10-2014 10 : 00
au 29 -10-2014 13 : 00. Cette période correspond aux conditions de faible énergie, la hauteur de la
houle prédite ne dépasse pas les 0.5m avec des périodes de pointes de 5s et des vents issus du
secteur Nord-Est (30°N) avec des vitesses ne dépassant pas les 19m/s.
Les deux dernières simulations n’ont pas pu être calibrées en raison de l’absence de données de
courants dans ces périodes. Les pas de temps pour toutes les simulations a été fixé à 3 sec de tel
sorte que le nombre de courant ne soit pas supérieur à 8 afin d’assurer la stabilité du programme.
