Chapitre III
Résultat et discussion
Page | 57

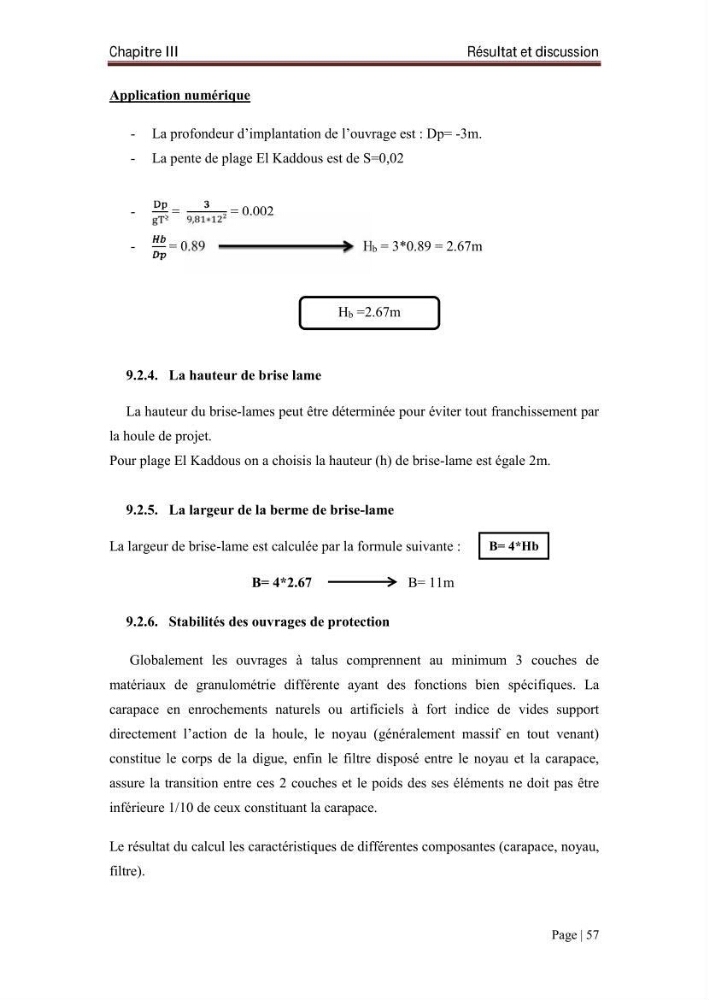

Application numérique
- La profondeur d’implantation de l’ouvrage est : Dp= -3m.
- La pente de plage El Kaddous est de S=0,02
-
²
= , ∗ ²
= 0.002
-
= 0.89
Hb = 3*0.89 = 2.67m
9.2.4. La hauteur de brise lame
La hauteur du brise-lames peut être déterminée pour éviter tout franchissement par
la houle de projet.
Pour plage El Kaddous on a choisis la hauteur (h) de brise-lame est égale 2m.
9.2.5. La largeur de la berme de brise-lame
La largeur de brise-lame est calculée par la formule suivante :
B= 4*2.67
B= 11m
9.2.6. Stabilités des ouvrages de protection
Globalement les ouvrages à talus comprennent au minimum 3 couches de
matériaux de granulométrie différente ayant des fonctions bien spécifiques. La
carapace en enrochements naturels ou artificiels à fort indice de vides support
directement l’action de la houle, le noyau (généralement massif en tout venant)
constitue le corps de la digue, enfin le filtre disposé entre le noyau et la carapace,
assure la transition entre ces 2 couches et le poids des ses éléments ne doit pas être
inférieure 1/10 de ceux constituant la carapace.
Le résultat du calcul les caractéristiques de différentes composantes (carapace, noyau,
filtre).
Hb =2.67m
B= 4*Hb
