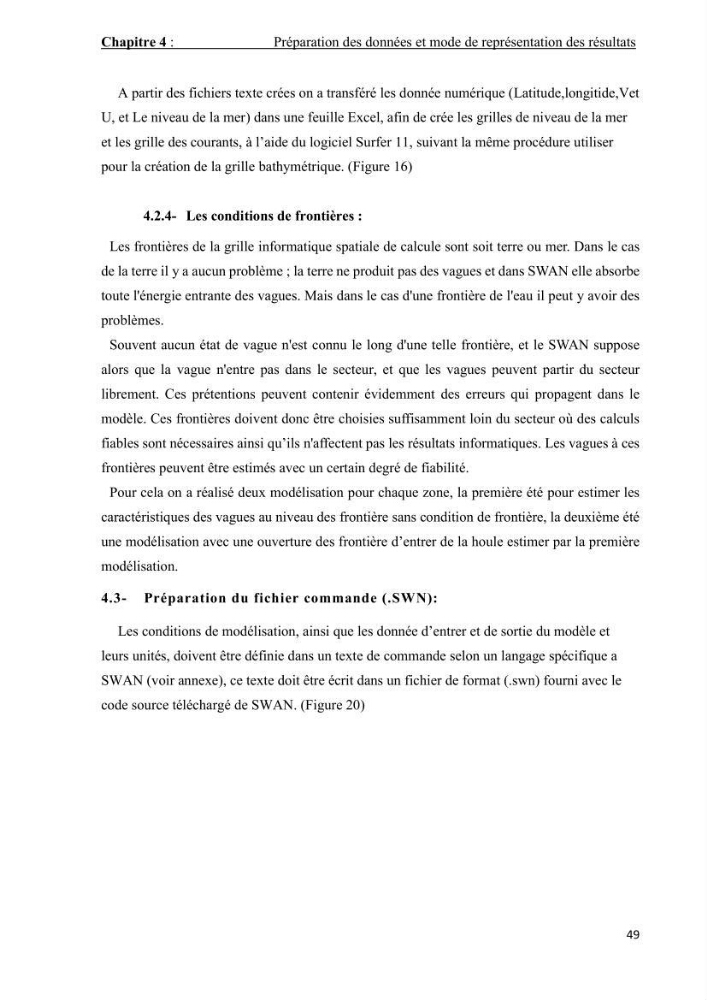

Chapitre 4 :
Préparation des données et mode de représentation des résultats
49
A partir des fichiers texte crées on a transféré les donnée numérique (Latitude,longitide,Vet
U, et Le niveau de la mer) dans une feuille Excel, afin de crée les grilles de niveau de la mer
et les grille des courants, à l’aide du logiciel Surfer 11, suivant la même procédure utiliser
pour la création de la grille bathymétrique. (Figure 16)
4.2.4- Les conditions de frontières :
Les frontières de la grille informatique spatiale de calcule sont soit terre ou mer. Dans le cas
de la terre il y a aucun problème ; la terre ne produit pas des vagues et dans SWAN elle absorbe
toute l'énergie entrante des vagues. Mais dans le cas d'une frontière de l'eau il peut y avoir des
problèmes.
Souvent aucun état de vague n'est connu le long d'une telle frontière, et le SWAN suppose
alors que la vague n'entre pas dans le secteur, et que les vagues peuvent partir du secteur
librement. Ces prétentions peuvent contenir évidemment des erreurs qui propagent dans le
modèle. Ces frontières doivent donc être choisies suffisamment loin du secteur où des calculs
fiables sont nécessaires ainsi qu’ils n'affectent pas les résultats informatiques. Les vagues à ces
frontières peuvent être estimés avec un certain degré de fiabilité.
Pour cela on a réalisé deux modélisation pour chaque zone, la première été pour estimer les
caractéristiques des vagues au niveau des frontière sans condition de frontière, la deuxième été
une modélisation avec une ouverture des frontière d’entrer de la houle estimer par la première
modélisation.
4.3- Préparation du fichier commande (.SWN):
Les conditions de modélisation, ainsi que les donnée d’entrer et de sortie du modèle et
leurs unités, doivent être définie dans un texte de commande selon un langage spécifique a
SWAN (voir annexe), ce texte doit être écrit dans un fichier de format (.swn) fourni avec le
code source téléchargé de SWAN. (Figure 20)
