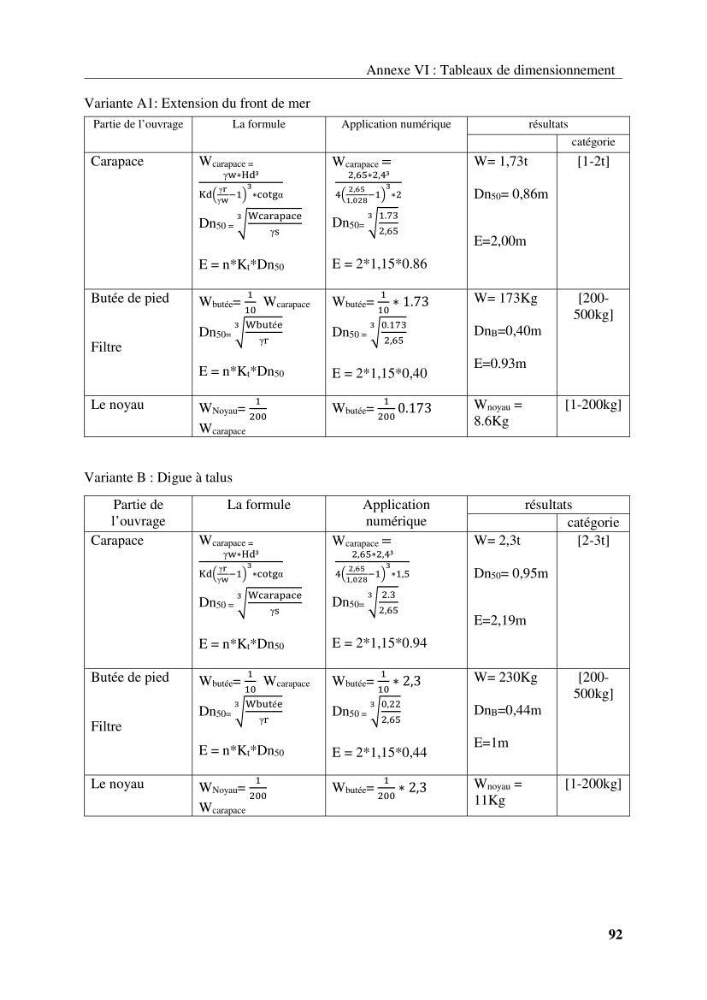

Annexe VI : Tableaux de dimensionnement
92
Variante A1: Extension du front de mer
Variante B : Digue à talus
Partie de l’ouvrage
La formule
Application numérique
résultats
catégorie
Carapace
Wcarapace =
γw∗Hd³
Kd�
γr
γw
−1�
3 ∗cotgα
Dn50 = �
Wcarapace
γs
3
E = n*Kt*Dn50
Wcarapace =
2,65∗2,4³
4�
2,65
1,028
−1�
3 ∗2
Dn50= �
1.73
2,65
3
E = 2*1,15*0.86
W= 1,73t
Dn50= 0,86m
E=2,00m
[1-2t]
Butée de pied
Filtre
Wbutée=
1
10
Wcarapace
Dn50= �
Wbutée
γr
3
E = n*Kt*Dn50
Wbutée=
1
10
∗ 1.73
Dn50 = �
0.173
2,65
3
E = 2*1,15*0,40
W= 173Kg
DnB=0,40m
E=0.93m
[200500kg]
Le noyau
WNoyau=
1
200
Wcarapace
Wbutée=
1
200
0.173
Wnoyau =
8.6Kg
[1-200kg]
Partie de
l’ouvrage
La formule
Application
numérique
résultats
catégorie
Carapace
Wcarapace =
γw∗Hd³
Kd�
γr
γw
−1�
3 ∗cotgα
Dn50 = �
Wcarapace
γs
3
E = n*Kt*Dn50
Wcarapace =
2,65∗2,4³
4�
2,65
1,028
−1�
3 ∗1,5
Dn50= �
2.3
2,65
3
E = 2*1,15*0.94
W= 2,3t
Dn50= 0,95m
E=2,19m
[2-3t]
Butée de pied
Filtre
Wbutée=
1
10
Wcarapace
Dn50= �
Wbutée
γr
3
E = n*Kt*Dn50
Wbutée=
1
10
∗ 2,3
Dn50 = �
0,22
2,65
3
E = 2*1,15*0,44
W= 230Kg
DnB=0,44m
E=1m
[200500kg]
Le noyau
WNoyau=
1
200
Wcarapace
Wbutée=
1
200
∗ 2,3
Wnoyau =
11Kg
[1-200kg]
