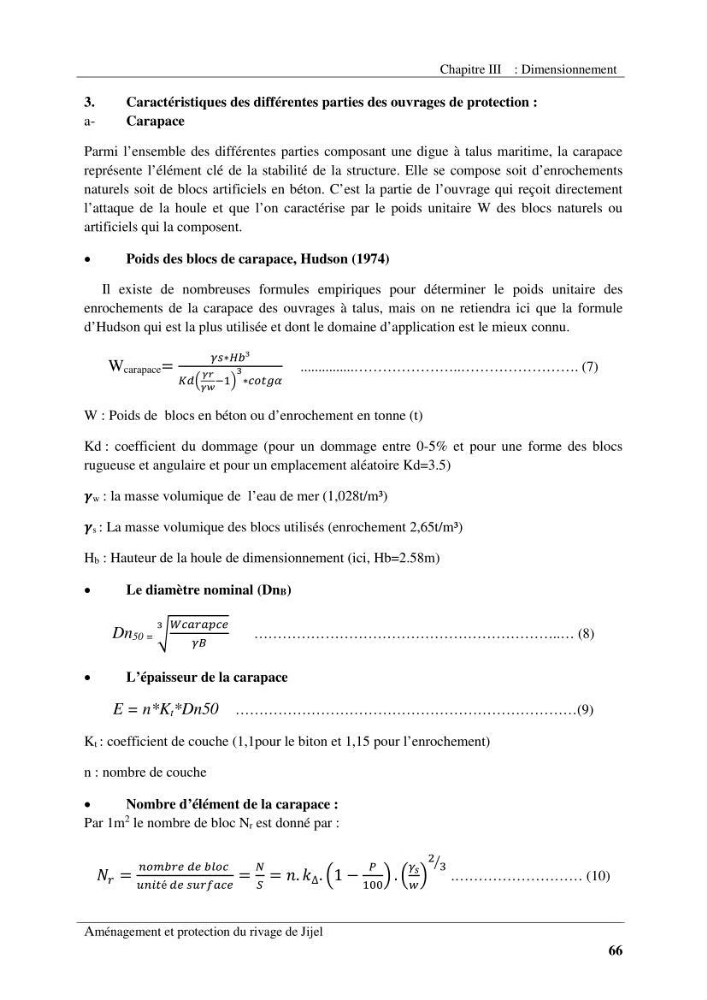

Chapitre III : Dimensionnement
Aménagement et protection du rivage de Jijel
66
3.
Caractéristiques des différentes parties des ouvrages de protection :
aCarapace
Parmi l’ensemble des différentes parties composant une digue à talus maritime, la carapace
représente l’élément clé de la stabilité de la structure. Elle se compose soit d’enrochements
naturels soit de blocs artificiels en béton. C’est la partie de l’ouvrage qui reçoit directement
l’attaque de la houle et que l’on caractérise par le poids unitaire W des blocs naturels ou
artificiels qui la composent.
•
Poids des blocs de carapace, Hudson (1974)
Il existe de nombreuses formules empiriques pour déterminer le poids unitaire des
enrochements de la carapace des ouvrages à talus, mais on ne retiendra ici que la formule
d’Hudson qui est la plus utilisée et dont le domaine d’application est le mieux connu.
W carapace =
𝛾𝛾𝛾𝛾∗𝐻𝐻𝐻𝐻³
𝐾𝐾𝐾𝐾�
𝛾𝛾𝛾𝛾
𝛾𝛾𝛾𝛾
−1�
3 ∗𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐
...............…………………..……………………. (7)
W : Poids de blocs en béton ou d’enrochement en tonne (t)
Kd : coefficient du dommage (pour un dommage entre 0-5% et pour une forme des blocs
rugueuse et angulaire et pour un emplacement aléatoire Kd=3.5)
𝜸𝜸w : la masse volumique de l’eau de mer (1,028t/m³)
𝜸𝜸s : La masse volumique des blocs utilisés (enrochement 2,65t/m³)
Hb : Hauteur de la houle de dimensionnement (ici, Hb=2.58m)
•
Le diamètre nominal (DnB)
Dn 50 = �
𝑊𝑊𝑐𝑐𝑊𝑊𝑊𝑊𝑊𝑊𝑊𝑊𝑐𝑐𝑊𝑊
𝛾𝛾𝛾𝛾
3
………………………………………………………..… (8)
•
L’épaisseur de la carapace
E = n*K t *Dn50 ………………………………………………………………(9)
Kt : coefficient de couche (1,1pour le biton et 1,15 pour l’enrochement)
n : nombre de couche
•
Nombre d’élément de la carapace :
Par 1m
2 le nombre de bloc Nr est donné par :
𝑁𝑁 𝑊𝑊 =
𝑛𝑛𝑐𝑐𝑛𝑛𝐻𝐻𝑊𝑊𝑊𝑊 𝐾𝐾𝑊𝑊 𝐻𝐻𝑏𝑏 𝑐𝑐𝑐𝑐
𝑢𝑢𝑛𝑛𝑢𝑢 𝑐𝑐é 𝐾𝐾𝑊𝑊 𝛾𝛾𝑢𝑢𝑊𝑊𝑠𝑠𝑊𝑊𝑐𝑐𝑊𝑊
=
𝑁𝑁
𝑆𝑆
= 𝑛𝑛. 𝑘𝑘 ∆ . �1 −
𝑃𝑃
100
� . �
𝛾𝛾 𝑠𝑠
𝑤𝑤
�
2 3
�
.……………………… (10)
