Chapitre II : Matériels, méthodes et discussion des résultats
Aménagement et protection du rivage de Jijel
51

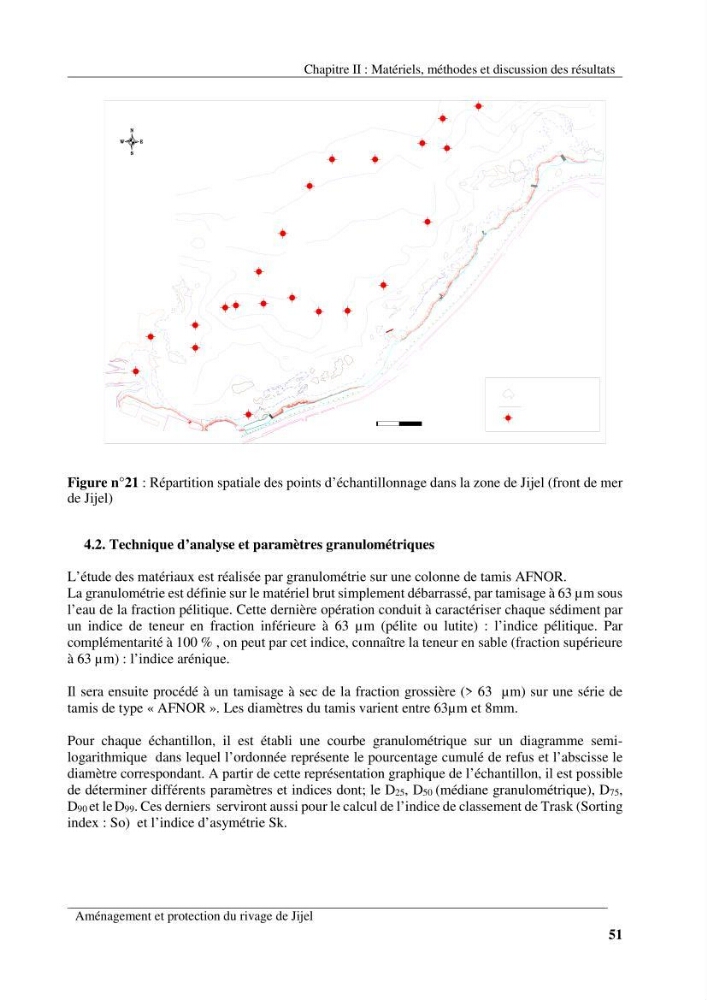

Figure n°21 : Répartition spatiale des points d’échantillonnage dans la zone de Jijel (front de mer
de Jijel)
4.2. Technique d’analyse et paramètres granulométriques
L’étude des matériaux est réalisée par granulométrie sur une colonne de tamis AFNOR.
La granulométrie est définie sur le matériel brut simplement débarrassé, par tamisage à 63 µm sous
l’eau de la fraction pélitique. Cette dernière opération conduit à caractériser chaque sédiment par
un indice de teneur en fraction inférieure à 63 µm (pélite ou lutite) : l’indice pélitique. Par
complémentarité à 100 % , on peut par cet indice, connaître la teneur en sable (fraction supérieure
à 63 µm) : l’indice arénique.
Il sera ensuite procédé à un tamisage à sec de la fraction grossière (> 63 µm) sur une série de
tamis de type « AFNOR ». Les diamètres du tamis varient entre 63µm et 8mm.
Pour chaque échantillon, il est établi une courbe granulométrique sur un diagramme semilogarithmique dans lequel l’ordonnée représente le pourcentage cumulé de refus et l’abscisse le
diamètre correspondant. A partir de cette représentation graphique de l’échantillon, il est possible
de déterminer différents paramètres et indices dont; le D25, D50 (médiane granulométrique), D75,
D90 et le D99. Ces derniers serviront aussi pour le calcul de l’indice de classement de Trask (Sorting
index : So) et l’indice d’asymétrie Sk.
