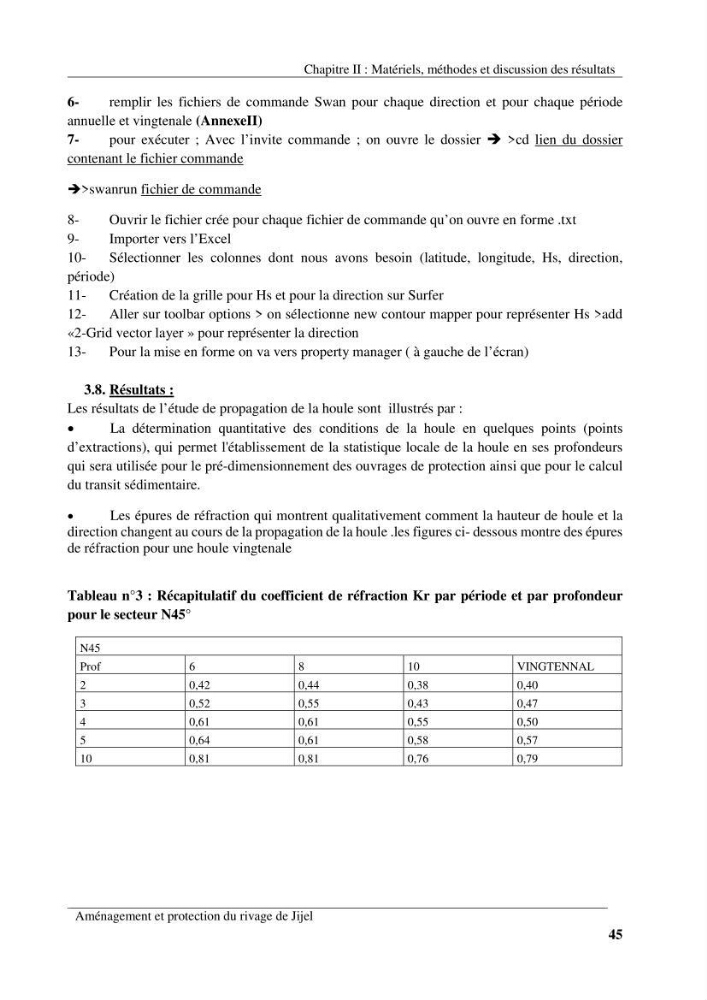

Chapitre II : Matériels, méthodes et discussion des résultats
Aménagement et protection du rivage de Jijel
45
6remplir les fichiers de commande Swan pour chaque direction et pour chaque période
annuelle et vingtenale (AnnexeII)
7pour exécuter ; Avec l’invite commande ; on ouvre le dossier >cd lien du dossier
contenant le fichier commande
>swanrun fichier de commande
8Ouvrir le fichier crée pour chaque fichier de commande qu’on ouvre en forme .txt
9Importer vers l’Excel
10Sélectionner les colonnes dont nous avons besoin (latitude, longitude, Hs, direction,
période)
11Création de la grille pour Hs et pour la direction sur Surfer
12Aller sur toolbar options > on sélectionne new contour mapper pour représenter Hs >add
«2-Grid vector layer » pour représenter la direction
13Pour la mise en forme on va vers property manager ( à gauche de l’écran)
3.8. Résultats :
Les résultats de l’étude de propagation de la houle sont illustrés par :
•
La détermination quantitative des conditions de la houle en quelques points (points
d’extractions), qui permet l'établissement de la statistique locale de la houle en ses profondeurs
qui sera utilisée pour le pré-dimensionnement des ouvrages de protection ainsi que pour le calcul
du transit sédimentaire.
•
Les épures de réfraction qui montrent qualitativement comment la hauteur de houle et la
direction changent au cours de la propagation de la houle .les figures ci- dessous montre des épures
de réfraction pour une houle vingtenale
Tableau n°3 : Récapitulatif du coefficient de réfraction Kr par période et par profondeur
pour le secteur N45°
N45
Prof
6
8
10
VINGTENNAL
2
0,42
0,44
0,38
0,40
3
0,52
0,55
0,43
0,47
4
0,61
0,61
0,55
0,50
5
0,64
0,61
0,58
0,57
10
0,81
0,81
0,76
0,79
