Chapitre II : Etude Granulo-sédimentaire
28

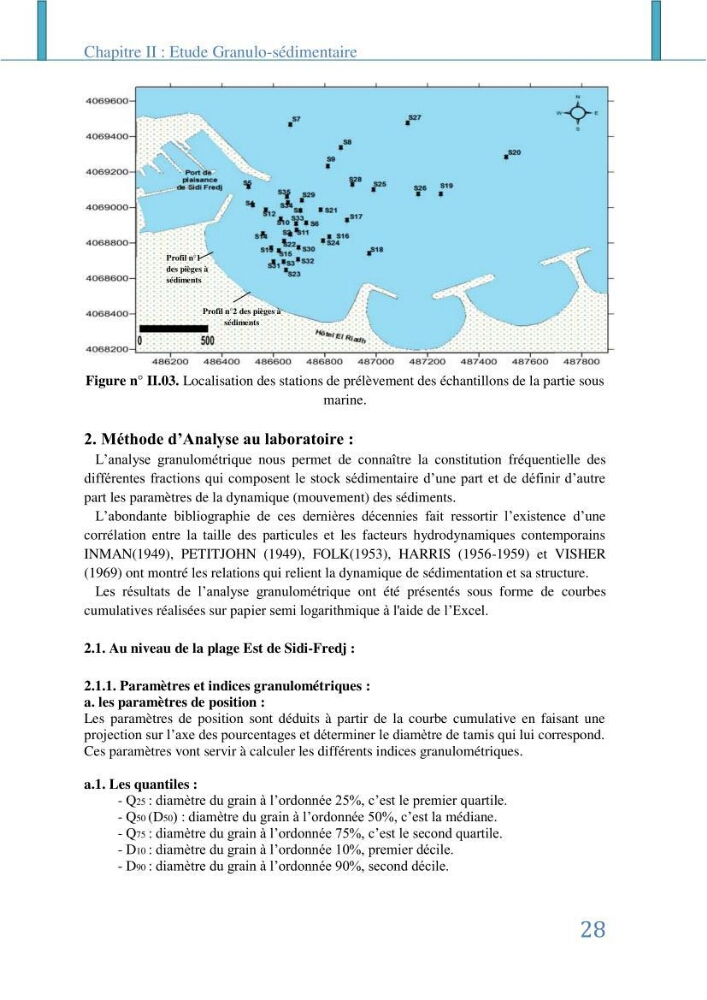

Figure n° II.03. Localisation des stations de prélèvement des échantillons de la partie sous
marine.
2. Méthode d’Analyse au laboratoire :
L’analyse granulométrique nous permet de connaître la constitution fréquentielle des
différentes fractions qui composent le stock sédimentaire d’une part et de définir d’autre
part les paramètres de la dynamique (mouvement) des sédiments.
L’abondante bibliographie de ces dernières décennies fait ressortir l’existence d’une
corrélation entre la taille des particules et les facteurs hydrodynamiques contemporains
INMAN(1949), PETITJOHN (1949), FOLK(1953), HARRIS (1956-1959) et VISHER
(1969) ont montré les relations qui relient la dynamique de sédimentation et sa structure.
Les résultats de l’analyse granulométrique ont été présentés sous forme de courbes
cumulatives réalisées sur papier semi logarithmique à l'aide de l’Excel.
2.1. Au niveau de la plage Est de Sidi-Fredj :
2.1.1. Paramètres et indices granulométriques :
a. les paramètres de position :
Les paramètres de position sont déduits à partir de la courbe cumulative en faisant une
projection sur l’axe des pourcentages et déterminer le diamètre de tamis qui lui correspond.
Ces paramètres vont servir à calculer les différents indices granulométriques.
a.1. Les quantiles :
- Q25 : diamètre du grain à l’ordonnée 25%, c’est le premier quartile.
- Q50 (D50) : diamètre du grain à l’ordonnée 50%, c’est la médiane.
- Q75 : diamètre du grain à l’ordonnée 75%, c’est le second quartile.
- D10 : diamètre du grain à l’ordonnée 10%, premier décile.
- D90 : diamètre du grain à l’ordonnée 90%, second décile.
Profil n°1
des pièges à
sédiments
Profil n°2 des pièges à
sédiments
