Annexe 5
Les épates de l’application du GSTA
1. Procédure analytique :
L’application du GSTA (Grain Size Trend Analysis) passe par plusieurs étapes :
a. Préparation des données d’entrée :
Une grille d’entrée doit être mise avant l’utilisation de logiciel et doit être préparée par ordre
et de la manière suivante :

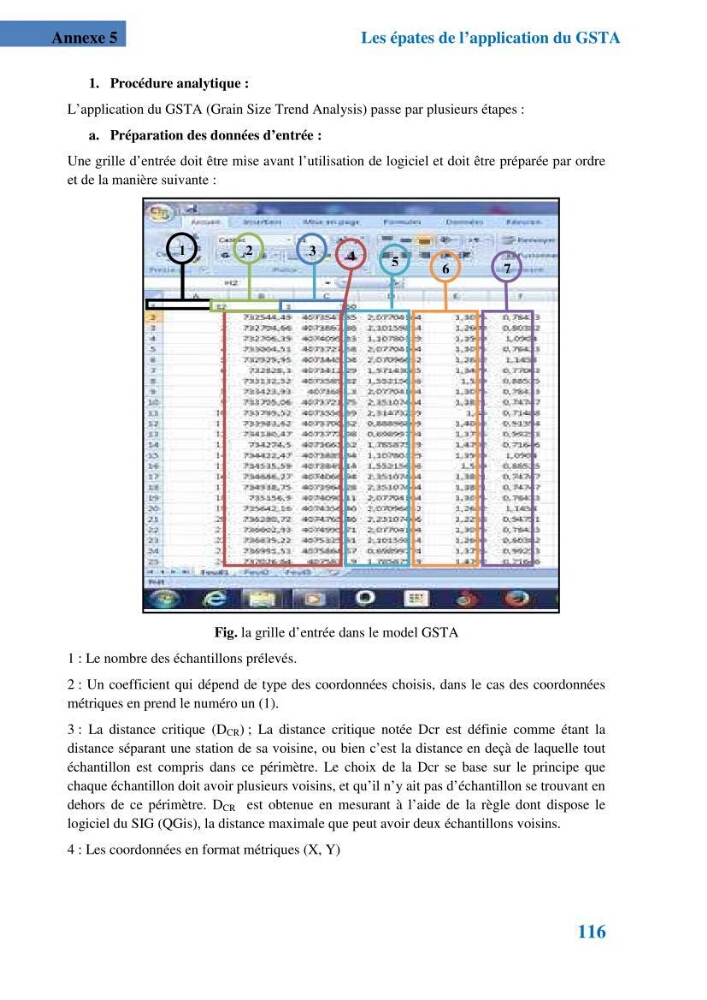

Fig. la grille d’entrée dans le model GSTA
1 : Le nombre des échantillons prélevés.
2 : Un coefficient qui dépend de type des coordonnées choisis, dans le cas des coordonnées
métriques en prend le numéro un (1).
3 : La distance critique (D CR ) ; La distance critique notée Dcr est définie comme étant la
distance séparant une station de sa voisine, ou bien c’est la distance en deçà de laquelle tout
échantillon est compris dans ce périmètre. Le choix de la Dcr se base sur le principe que
chaque échantillon doit avoir plusieurs voisins, et qu’il n’y ait pas d’échantillon se trouvant en
dehors de ce périmètre. D CR est obtenue en mesurant à l’aide de la règle dont dispose le
logiciel du SIG (QGis), la distance maximale que peut avoir deux échantillons voisins.
4 : Les coordonnées en format métriques (X, Y)
