Chapitre 4
Résultats et discussion
82

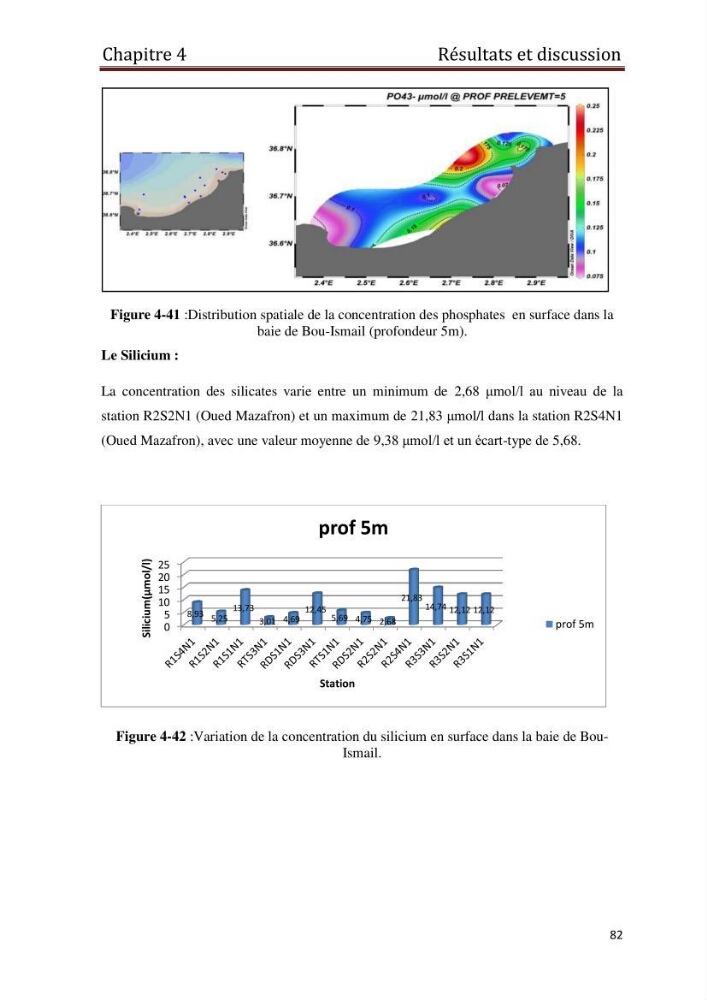

Figure ‎ 4-41 :Distribution spatiale de la concentration des phosphates en surface dans la
baie de Bou-Ismail (profondeur 5m).
Le Silicium :
La concentration des silicates varie entre un minimum de 2,68 μmol/l au niveau de la
station R2S2N1 (Oued Mazafron) et un maximum de 21,83 μmol/l dans la station R2S4N1
(Oued Mazafron), avec une valeur moyenne de 9,38 μmol/l et un écart-type de 5,68.
Figure ‎ 4-42 :Variation de la concentration du silicium en surface dans la baie de BouIsmail.
0
5
10
15
20
25
8,93 5,25
13,73
3,01 4,69
12,45
5,69 4,75 2,68
21,83
14,74 12,12 12,12
Silicium(µmol/l)
Station
prof 5m
prof 5m
